随着工业发展和微机综合自动化产品的推广应用，保护回路和计量回路的接线正确和电能质量日益重要，本公司根据现场测试需要，适时开发出GDDN—2000C型多相量谐波测试分析仪。它集多功能于一身，即可做相位仪校验主变差动保护和母线差动的正确性，又可作为谐波分析仪分析电能质量，还可以作为便携式录波器为科学研究提供采样数据。仪器首创采用Windows操作系统和DSP交流采样，12通道矢量同屏显示，人机对话界面友好，使用简便，大大方便了现场采用，是电力工作者的得力助手。
仪器功能特点
功能特点：
1、 大容量锂电池供电，连续工作长达4小时。
2、 三相电压，9相电流矢量同屏显示，国际首创。
3、 集保护矢量分析；相位伏安测试；谐波分析；便携式录波多种仪器于一身。
4、 大屏幕8.4寸真彩显示，Windows操作系统，方便数据管理。
5、 双USB接口，可外接鼠标键盘等设备。
6、 网络接口，直接联入Internet网，实现远程监控。
7、 体积小重量轻：283×218×128，2kg
技术指标：
1、电压：（10v－450v） 0.2级
2、电流：（0.1－5A） 0.5级
10A、100A、200A、500A选配
3、相位：（0 －360） ±0.5度
4、功率： 0.5级
5、工作温度：-10℃～+40℃
6、工作电源：仪器自带24V锂电池
充电电源：～220V±10％（50Hz）
7、 绝缘：电压端子对外壳绝缘电阻≥100MΩ。
8、 体积：282x215x124
9、 质量：3kg
电参数测量及示波器功能
交流采样数据经DSP均方根算法计算出Ua、Ub、Uc、Iah、Ibh、Ich、Iam、Ibm、Icm、Ial、Ibl、Ic1共12个模拟通道幅值,并分别计算出变压器高、中、低三侧的有功功率和无功功率;同时根据锁相环电路计算出电网频率(由于本仪器锁相电路自动选择Ua或Ia其中一路作为输入信号实现频率跟踪,所以在测试中,如果只测试电压,那么一定要在Ua有输入;如果只测试电流,一定要在Iah有输入;换句话说就是:Ua或Iah一定有信号输入才能实现电网频率自动跟踪,从而保证测试的正确)

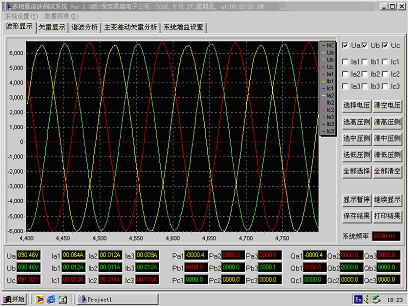

图1 波形显示功能界面
主变差动保护矢量分析
本页面是矢量分析功能在主变保护中的典型应用，实质是以Ia1(Iah主变高压侧A相电流)为参考的多路电流矢量测试分析。根据主变的接线方式和接线组别及互感器的接线方式确定唯一正确的矢量图作为参考，如果测试矢量图与标准参考图一致，可认定二次CT接线正确。否则根据测试矢量图分析错误接线，错误接线的判断功能本公司正在根据现场测试经验逐步完善。

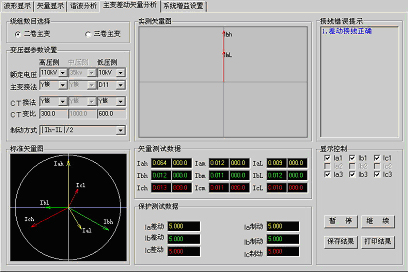

图2主变差动保护分析页面图
矢量分析功能
采样数据经DSP均方根算法计算出Ua、Ub、Uc、Iah、Ibh、Ich、Iam、Ibm、Icm、Ial、Ibl、Ic1共12个模拟通道幅值和相位，在矢量分析页面显示，可用于保护回路或计量回路接线相量分析。用于主变电流分析时应选择Iah（高压侧A相电流）作矢量标准参考；做计量回路接线分析时选择Ua作矢量标准参考。

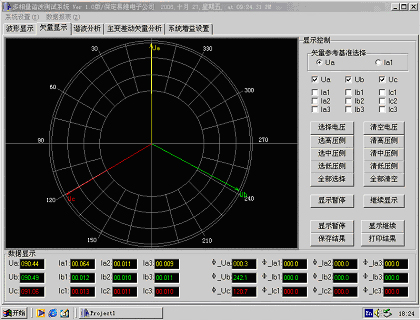

图3 矢量分析页面图
谐波分析功能
本页面计算所有12模拟通道的基波和2-50次谐波的幅值，并在页面实时刷新。如下图所示

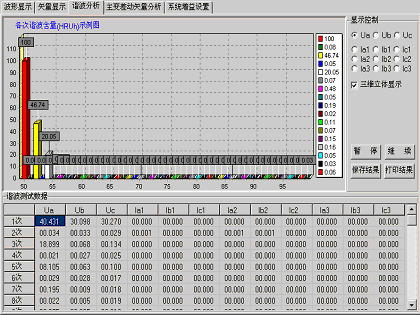

图4 谐波分析页面
