电快速瞬变脉冲群发生器
地区城市：天津市－天津 更新时间：2011-5-30 8:16:08
联 系 人：刘 有效期限：2012-5-30 8:16:08
公司名称：瑞雷博电磁设备(北京)有限公司
电子信箱：emstest@163.com 联系电话：13651362596

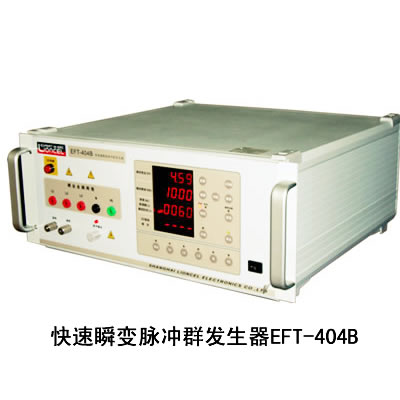

电快速瞬变脉冲群发生器，脉冲群模拟器，群脉冲发生器，脉冲串发生器，EFT发生器，脉冲群模拟发生器EFT-404A/EFT-404B/EFT-406A/EFT-406B：产品全面达到并超过最新IEC61000-4-4和GB/T17626.4标准的要求，是评估电子电器产品脉冲群抗扰度性能的有力武器，具有可靠性高、波形稳定、使用方便等诸多优点，特别是其中的A、B系列产品更是全新的智能化产品，为您的试验过程带来非凡体验。
1.全面达到并超过最新IEC61000-4-4和GB/T17626.4标准的要求。
2. 采用程控高压电源，精度高，可靠性更高。
3. 满足国际标准最新发展动态需求，输出波形严格符合50Ω和1kΩ负载测试要求。
4. 实现完整三相五线制网络内置，最大限度满足用户测试需求。
5．A、B系列产品在操作功能上引入IEC标准等级内置、注入角度同异步、本机界面程控等功能，操控更加人性化。
6．A、B系列产品全面提升测试频率在脉冲群抗扰度测试的应用，将任意可调整的频率范围提升至500KHz和1MHz。
7．EFT-4060A/B系列产品更提供高达6.6KV的超高严酷度测试等级，最大限度满足用户测试需求。
|
规格型号Product model |
EFT-404A |
EFT-404B |
EFT-406A |
EFT-406B | ||
|
输出电压 Output voltage |
0～4590V |
0～6590V | ||||
|
脉冲频率 pulse frequency |
0.5kHz~500kHz连续可调 |
0.5kHz~1000kHz连续可调 |
0.5kHz~500kHz连续可调 |
0.5kHz~1000kHz连续可调 | ||
|
脉冲极性 Polarity |
正/负/正负交替 | |||||
|
内阻 Source impedance |
50Ω±20% | |||||
|
脉冲前沿 Rise time of a pulse |
5ns±30% | |||||
|
脉冲宽度（在50Ω） Pulse width at 50Ω |
50ns±30% | |||||
|
脉冲宽度（在1kΩ） Pulse width at 1kΩ |
35ns～150ns | |||||
|
脉冲串长度 Burst duration |
1、 f≤20kHz时，群宽调节范围为0.01ms~20ms; 2、 20kHz＜f≤1000kHz时，，群宽调节范围为0.01ms~255*f | |||||
|
脉冲串周期 burst period |
0.20s~99.99s连续可调 | |||||
|
角度注入 |
异步/同步，0~359度，步进值为1度 | |||||
|
测试功能 Testing functions |
干扰任意相程控注入、IEC测试等级内置、 | |||||
|
耦合/去耦网络 Coupling/decoupling network |
内置，三相五通道，16A | |||||
|
外形尺寸 Dimension |
(W)440*(D)450*(H)195mm | |||||
|
重量（Weight） |
约23kg | |||||
