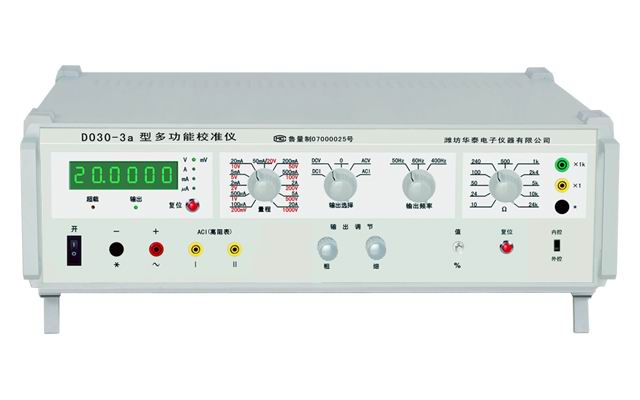

DO30-3a型多功能校准仪

一、 概述：

5 1/2位LED显示的数字式交、直流标准电压、电流发生器。整机采用“闭环”控制，输出稳定性高，可用于校验数字式、各种指针式三用表及直流0.1级、交流0.5级以下各类表头。本仪器电压输出11档（0－1000V），电流输出11档（0－20A），中值电阻2×11档（0－24MΩ）交流频率50Hz、60Hz、400Hz。输出调节采用电位器和外控键盘数字式调节，可按“实际值”和“百分比”两种显示方式。该机采用最新的16位A/D转换芯片，保证了整机的准确度和线性度。采用了新型的复合功率放大器，具有输出功率大、可靠性高、稳定性好、失真小、使用方便等优点。

 ◇采用新型复合功率放大器，可靠性高、稳定性好。
 ◇采用按“实际值”和“百分比”两种显示方式，操作、使用方便。
 ◇保护措施完善，具有电压短路、电流开路、过压、过载等保护，最大限度地减少操作不当造成仪器或被检表的损坏。
 ◇功率大、负载能力强，并可根据用户要求扩展电流输出能力。
 ◇整机采用“闭环控制”，保证了输出的稳定性和准确度。
 ◇电位器和外控键盘数字式调节两种调节方式。
 ◇RS232接口及测试软件（选配）。
 ○配钳形表校验线圈，可校验交直流1000A以下钳表（选配）。
 ○备有便携式活动提手及铝合金包装箱可选（选配）。

 二、主要技术性能参数

    本仪器适合在周围气温0℃～40℃；相对湿度80%以下的环境中工作，使用交流220V±10%供电，电源频率50Hz±5Hz,最大消耗功率不大于150W.

    输出范围及准确度见表

    波型失真度：不大于0.1%
    纹波系数：不大于0.1%
    直流电压：0～1000V 11个量程 0.05%
    直流电流：0～20A   11个量程 0.05%
    交流电压：0～1000V 11个量程 0.1%
    交流电流：0～20A   11个量程 0.1%
    频    率：50Hz、60Hz、400Hz
    电    阻：10Ω～24MΩ 22档
    整机质量：16kg

输出项目	输出范围	额定输出	最大输出	准确度
交直流   电  压	0～200mV	10mA	30mA	DC：±（读数的0.03%+满量程的0.02%）±0.02mV AC：±（读数的0.03%+满量程 的0.07%）±0.04mV
	0～2V	20mA	60mA
	0～5V～10V～20V	40mA	100mA
	0～200V～500V	20mA	60mA
	0～1000V	10mA	30mA
交直流 电  流	0～100uA～500uA ～2mA～5mA ～20mA～50mA	DC：3V   AC：36V		DC：±（读数的0.05%+满量程的0.02%） AC：±（读数的0.03%+满量程的0.07%） 2mA以下不考核精度
	0～200mA～500mA	DC：3V AC：12V
	0～2A～5A～20A	2V
标  准 电  阻	20、24、50、100、 240、500（Ω） 1、2.4、5、10、 24（KΩ）另加 ×1K、×1倍率档位 （即10KΩ～24MΩ）	0.25W		±0.2%+20mΩ
