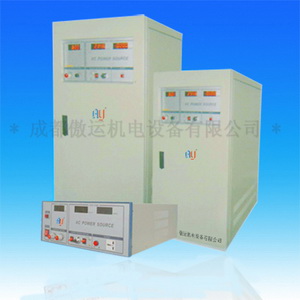

AB系列单三相变频电源以MPWM 方式制作，用主动元件IGBT 模块设计，使本机容量可达200KVA，以隔离变压器输入及输出，来增加整机稳定性，特别适应感性、容性及特殊负载，负载测试和寿命试验可靠性高。成都傲运此系列变频电源有以下特点
1、AB系列单三相变频电源高频MPWM 设计，IGBT 功率推动，体积小、 可靠信高、噪音低。
2、AB系列单三相变频电源效率达 85%以上。
3、AB系列单三相变频电源反应快速，对100%除载/加载，稳压反应时间在 2ms以内。
4、AB系列单三相变频电源超载能力强，瞬间电流能承受额定电流的300%。
5、AB系列单三相变频电源波峰因素比（CREST FACTOR RATIO）高于3：1。
6、AB系列单三相变频电源具过压、过流、超温等多重保护及报警装置。
|
型 号 AB-1005 AB-1010 AB-1020 AB-1030 AB-1050 AB-1100 AB-1150 AB-1200 |
|
输出容量 0.5KVA 1KVA 2KVA 3KVA 5KVA 10KVA 15KVA 20KVA |
|
制作方式 电晶体放大式 IGBT/PWM脉波宽度调变方式 |
|
输出频率 47-500HZ 步距0.1HZ |
|
频率稳定度 ≤0.01% |
|
输出电压 0-150V/0-300V 50-144V/100-288V |
|
输出电流 4.2/2.1A 8.4/4.2A 16.8/8.4A 25/12.5A 42/21A 84/42A 126/63A 168/84A |
|
负载稳压率 ≤0.2% ≤0.8% |
|
波形失真 ≤0.2% ≤0.8% |
|
输入电源 1φ220V±10% 50/60Hz±5% |
|
电表显示 电压、电流、频率、功率四位（LED显示） 电压、电流、频率、四位(LED显示) |
|
保护装置 具过载、过流、过温、短路保护、报警装置 |
|
重 量(KG) 32 48 57 65 90 150 190 240 |
|
尺 寸(MM) |
|
变频电源的工作环境 环境温度0-40°C，相对湿度10-90% |
傲运变频电源AB 系列 （三相输入,单相输出）
|
机 型 |
AB-3106 |
AB-3100 |
AB-3115 |
AB-3120 |
AB-3130 |
AB-3145 |
AB-3160 |
AB-3175 | |||
|
输出容量 |
6KVA |
10KVA |
15KVA |
20KVA |
30KVA |
45KVA |
60KVA |
75KVA | |||
|
制作方式 |
IGBT/PWM脉波宽度调变方式 | ||||||||||
|
输出频率 |
47-500HZ 步距0.1HZ | ||||||||||
|
频率稳定度 |
≤0.01% | ||||||||||
|
输出电压 |
50-144V/100-288V | ||||||||||
|
负载稳压率 |
≤0.8% | ||||||||||
|
波形失真 |
≤0.8% | ||||||||||
|
输入电源 |
3φ4W 380V±10% 50/60Hz±5% | ||||||||||
|
电表显示 |
四位数字式电压、电流、频率表（LED显示） | ||||||||||
|
保护装置 |
具过载、过流、过温、短路保护、报警装置 | ||||||||||
|
重 量(kg) |
95 |
170 |
210 |
270 |
360 |
450 |
540 |
600 | |||
|
尺寸（Ｗ×Ｈ×Ｄ) MM |
480x940x600 |
600x1240x700 |
700x1600x800 | ||||||||
|
工作环境 |
变频电源的环境温度0-40°C，相对湿度10-90% | ||||||||||
傲运变频电源AB－系列 （三相输入,三相输出）
|
机 型 AB-33006 AB-33010 AB-33015 AB-33020 AB-33030 AB-33045 AB-33060 AB-33100 AB-33200 |
|
容 量 6KVA 10KVA 15KVA 20KVA 30KVA 45KVA 60KVA 100KVA 200KVA |
|
相 电 流 16.8/8.4A 27.8/13.9A 41.7/20.8A 56/28A 84/42A 125/63A 168/84A 278/139A 556/278A |
|
输出电压 50-144V/100-288V |
|
输出频率 47-500HZ 步距0.1HZ |
|
负载稳压率 ≤0.8% |
|
波形失真 ≤0.8% |
|
频率稳定度 ≤0.01% |
|
相角偏移度 平衡或空载时≤1°，100%不平衡时负载时≤2.5° |
|
输入电压 3φ380V±10% 50/60Hz±5% |
|
电表显示 四位数字式电压、电流、频率表（LED显示） |
|
保护装置 具过载、过流、过温、短路保护、报警装置 |
|
重量(KG) １６０ １８０ ２６０ ３２０ ３８０ ４５０ ７５０ １２００ ２０００ |
|
（Ｗ×Ｈ×Ｄ) MM 480x940x600 600x1240x700 700x1600x800 1000x1800x2000 |
|
工作环境 环境温度0-40°C，相对湿度10-90% |
|
|
