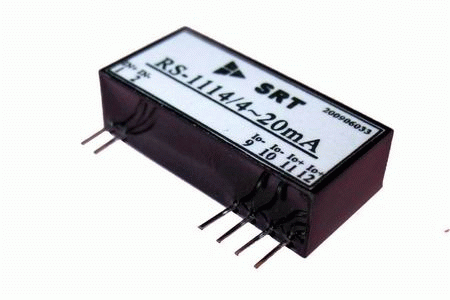

RS-1114电流环隔离模块两线制隔离模块，由电流信号调制/解调电路和信号耦合隔离变换电路组成。输入信号为0~20mA或4~20mA ,输出信号也为0~20mA或4~20mA。其特点是无需辅助电源直接实现20mA电流的隔离变换，输入输出压差小，在标准负载下（250Ω）实现高精度电流信号的隔离，模块采用标准SIP12封装，体积小，隔离耐压高，

典型应用领域

模拟信号调理、隔离、采集和变换

工业现场信号隔离及变换

PLC & FA 电机信号隔离控制

工业现场地线干扰抑制

仪器仪表与传感器信号隔离及变换

非电量信号变送

信号远程无失真传输

电力监控、医疗设备隔离安全栅等

技术指标

参数名称         测试条件      最小    典型值     最大        单位

隔离电压         1mA，60S      1500     2500                  VDC

电流信号输入     8.5V电压       4      4-20       20          mA

输入信号电压     20mA电流      18       24        26          V

精度             RL250Ω                   0.2                     %FSR

信号输出         RL250Ω          4       4-20      20          mA

负载能力                                250       300          Ω

工作温度                      -20                  85          ℃

贮存温度                      -40                 125          ℃
