山东UPS电源CHP3000系列智能数字化

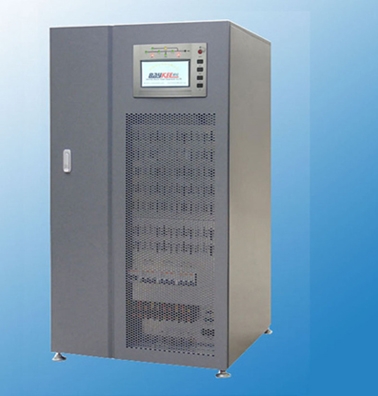

点击查看原图
信息类型:合作信息    所属类别:UPS电源
地区城市:山东省-济南市    更新时间:2011-4-19 8:25:35
联 系 人:薛顺民    有效期限:2012-4-19 8:25:35

电子信箱:xsm6381@126.com    联系电话:0531-89001012
详细描述
CHP3000智能数字化UPS

CHP3000系列中大功率三进三出智能数字化UPS

CHP3000系列UPS是采用全球最先进的DSP数字化控制技术。高速微处理器(MCU)、可编程逻辑器件(CPLD)、第六代低损耗大功率IGBT和静态开关扛鼎演绎了数字时代的经典传奇,容量之大、可靠性之高、性能之稳定均居国际超一流水平。

CHP3000系列UPS全面突破了模拟电路时代的技术瓶颈,数字化控制技术与高精度SMD技术保证其100%适应各种电网环境,单机容量从10KVA到800KVA,广泛应用于电信、银行、证券、交通、电力、工业等行业。


一、八大技术结晶突破行业功率极限

全数字化控制技术
◆ 先进的数字电路系统超稳定运行
CHP3000系列UPS突破了UPS行业的技术瓶颈,以先进的数字电路系统替代了传统的模拟电路,实现了非凡的创新。在数字电路模式下,高速微控制器和可编程逻辑器件对电路控制、参数设定和运行管理更加完美,自检和自侦测功能更加强大。全波采样技术不仅有利于对电路板上的所有独立电路连接进行快速判断和故障分析,同时减小经数码变换导致波形失真和稳定性,确保系统超稳定运行。
◆ 电池智能化管理,耐用省心
CHP3000系列导入了先进的智能化电池管理系统,可根据用户电池配置自动调整电池的充电电流参数,并根据供电环境对电池进行均充浮充转换、温度补偿充电和放电管理。此外,CHP3000系列还可通过监控界面对电池运行状态进行侦测管理和可编程定时充放电维护,确保电池高效运行。智能化电池管理系统不仅减少了管理员的负担,更能延长电池使用寿命达55%以上。
◆ 智能侦测系统全程守护
该系统的微处理器不间断地对所有的电源状态、断路器状态、熔断器状态和所有的电路工作状态进行在线侦测。出现故障时,侦测系统会即时报警通知管理员,同步启动UPS全面保护功能。
◆ 并联冗余
采用全数字化控制技术,实现多台UPS并联冗余功能。

先进的日程管理软件
UPS自带日程管理软件,用户可自我编程实行灵活的定时开/关机、电池充放电和均浮充等功能,让用户更方便地使用和管理UPS。

高精度SMD技术
CHP3000系列改变了传统的插入式电路处理工艺,全部采用高精度SMD技术,既省空间,又彻底消除传统UPS电路中的脚刺,便于提高集成电路的安全运行,同时提高可靠性和运行精度。
采用4层电路板设计和高精度SMD元件完全清除了由芯片自身产生的各种高频信号对其他芯片的干扰,从而让各个芯片模块能够不受干扰的正常工作,抗干扰性大为改善。
CHP3000系列全面采用SMD技术,耐高温、准确度高、滤波性能极好,整机性能更加稳定,更牢固耐用,使用寿命增加了80%。

第六代IGBT逆变技术
IGBT良好的高速开关特性,具有高电压和大电流的工作特性,采用电压型驱动,只需要很小的控制功率;第六代IGBT具有更低的饱和压降,逆变器的工作效率更高,温升低,可靠性更高。

超清晰界面信息处理技术
◆ 具有语音报警功能。
◆ 人性化的触摸式彩屏大屏幕LCD中英文显示,流程图运行状态直观显示,智能图标的触摸按  钮,表格式的数据资料、事件记录显示,中英文可选菜单操作。
◆ 直观的LED状态指示:工作流程式状态指示,一目了然。

环保节能关键性技术
经科学的生命周期评价, CHP3000系列采用了抗老化性能优异的触摸屏面板和经氟碳工艺处    理的机箱外观,环保耐用,历久如新 ;采用可拆解式模块化设计,易维护并高度节约资源;采用新型轴承风扇,散热性能优异,高度节能;采用无环流控制电路,节电性能良好;采用绿色整流和逆变技术,为用户提供清洁的能源;采用先进的数字电路及高精度贴片技术,整机寿命同比延长了80%。

其他性能优点
◆ 优越的负载特性
完全满足从0到100%负载的跃变,而无需切换到旁路,并保护输出稳定可靠。
◆ 完善的保护功能
具有优异的输入输出过欠压保护、输入浪涌保护、相序保护、电池过充过放保护、输出过载短路保护、温度过高保护等多种系统保护和报警功能。
◆ 高性能的动态特性
采用瞬时控制方式和有效值等多种反馈控制,实现了高动态调节,减小输出电压失真度。
◆ 三相分调,平衡稳压
三相独立控制,实现了以瞬时过载平衡度的控制,可实现输出100%的负载不平衡。
◆ 可选的输入谐波滤波器或12脉波整流器
有效抑制输入的谐波污染,提高UPS的输入功率因数,减小输入的谐波电流。
◆ 可选的电池巡检模块
可对单个的参数进行测量,并在显示板上显示出来。如有电池故障立即报警,通知管理员。
◆ 个性化的设置
可根据用户用电要求对UPS进行工作状态设置,用户可选UPS工作模式、ECO节能工 作模式、EPS工作模式。

二、原理框图

点击浏览下一页


三、规格型号参数

型号 CHP
3010K
CHP
3020K
CHP
3030K
CHP
3040K
CHP
3050K
CHP
3060K
CHP
3080K
CHP
3100K
CHP
3120K
CHP
3160K
CHP
3200K
CHP
3250K
CHP
3300K
CHP
3400K
标称容量(KVA) 10KVA 20KVA 30KVA 40KVA 50KVA 60KVA 80KVA 100KVA 120KVA 160KVA 200KVA 250KVA 300KVA 400KVA
工作方式 工频双变换纯在线式
相数 三相+N+G
输入功率因数 ≥0.85(6脉冲整流器)≥0.99(12脉冲整流器加滤波器)
整 流 器 输入标称电压 380VAC
范围 ±25%
输入标称频率 50Hz±10%,60Hz±10%
输入谐波电流 6脉冲整流<30%    12脉冲整流器加滤波器<5%
输出纹波 <2%
软 启 动 0~100%  5sec
充 电     充电模式 先恒流后恒压,带温度补偿充电、自动均浮充转换、可编程定时电池充放电自动维护
浮充电压 432VDC
均充电压 464VDC
温度补偿电压 3mV/℃(单体)
充电电流 0.1C(根据电池容量设置自动调节)
充电功率 额定容量的20%
电池 电池类型 免维护铅酸蓄电池
电池容量 7~999AH可设定(根据不同功率容量范围不同)
电池节数 12V类型32节,或2V类型192节(标称电压384VDC)
逆 变 器       相    数 三相+N
额定功率 额定容量×0.9
标称电压 380VAC
输出电压稳定度 ±1%(稳态负载),±3%(负载波动)
频率稳定度 50Hz,60Hz<±0. 5%(不同步时)
波峰因数 > 5:1
输出波形失真度 正弦波,线性负载<3%;非线性负载<5%
动态特性 瞬变电压<±5%(由0到100%跃变),瞬间恢复时间<10ms
不平衡负载电压 <±5%
过载保护 115%正常工作  125%60 min,150%10min,200%10s
逆变器效率 >95%(满载)
旁路 相数 三相+N
输入标称电压 380VAC
输出标称电压 380VAC
转换时间 0ms(静态开关零切换)
保护功能 输入保护 电压、频率超限;错相、缺相
输出保护 过流、短路、功因过低
电池保护 过充保护、过放保护
温度保护 环境过温保护、逆变器过温保护
硬件故障保护 辅助电源异常、断路器跳闸、熔断器断开及功率器件过流过压保护
    系 统 参 数   经济运行模式 可设置为ECO经济运行模式,整机效率高达98%
语音报警功能 机器出现任何故障状态都会通过语音报警提示
工作环境 环境温度:-30~50℃,相对深度30%~90%海拔高度<2000米(每增加100米功率下降1%,最高4000米)
冷却方式 强制通风
通讯接口 RS232、RS485。可选干接点接口、SNMP卡(网络远程监控)
冗余功能 串联热备份或并联
抗浪涌能力 10/700μS,5KV ;8/20μS,20KA
防护等级 IP31
安全性能 输入输出对地的抗电3000VAC,漏电流小于3.5mA;绝缘电阻大于2MΩ(500VDC)
噪声dB 48~55 55~60 60~65 65~70
机械尺寸(W×D×H)mm 600×620×1200 600×720×1500 980×800×1800 1380×950×1800 1600×1150×1800
重量(Kg) 200 265 310 342 385 402 560 850 910 1300 1680 1750 1830 1980
