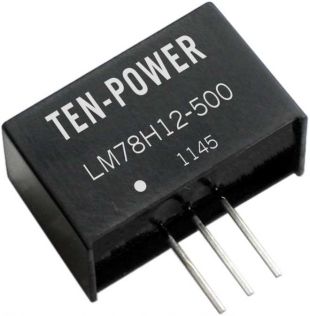

48V/17-72V转12V开关型三端稳压器LM78H12-500

点击查看原图

信息类型：跳蚤市场　　所属类别：模块电源(DC/DC)
地区城市：广东省－广州　　更新时间：2011-11-24 10:18:13
联系人：肖奥琳　　有效期限：2012-11-23 9:59:56
公司名称：广州腾腾信息科技有限公司
电子信箱：market@ten-power.com 　　联系电话：020-28075080

详细描述

产品特性

n 开关型、效率高达95%

n 9-72VDC的输入范围

n 引脚兼容传统78xx系列

n 无需外加散热片

n 短路保护,过热保护

n 低纹波、噪声

n 满足UL94-V0要求

n MTBF>200万小时

n 工作温度：-40℃～+85℃

产品型号一览表
型号	输入电压（V）			输出		效率% （满载时）
型号	标称	Min	Max	电压（VDC）	电流（mA）	Min Vin	Max Vin
LM78H03-500	48V	9	72	3.3	500	82	75
LM78H05-500		9	72	5.0	500	87	81
LM78H06-500		9	72	6.5	500	91	84
LM78H09-500		14	72	9.0	500	92	86
LM78H12-500		17	72	12	500	93	89
LM78H15-500		20	72	15	500	94	90
LM78H24-300		36	72	24	300	95	91

输出特性表
项目	工作条件	Min	Type	Max	单位
输出电压精度	100%的负载，输入电压范围		±2	±3	%
线性调节率	输入电压从最低电压到最高电压，满载		±0.4	±1.0
负载调整率	从10%的负载到100%的负载		±0.3	±0.6
纹波+噪声	20MHz带宽，10%的负载到100%的负载		25	60	mVp-p
短路保护		可持续，自恢复
过热保护			160		℃
输出限制电流			700	1200	mA
开关频率	100%负载，输入电压范围	120	--	800	KHz
动态负载稳定性	100%到10%负载			±100	mV
动态负载稳定性	100%到10%负载		1.0	1.5	ms
静态电流	输入电压范围		1	5	mA
温度系数				±0.015	%/℃
最大容性负载				100	μF

一般特性表
项目	工作条件	Min	Type	Max	单位
存储湿度				95	%
工作温度	温度≥70℃后要降额使用	-40		85	℃
存储温度		-55		125
工作时外壳温度				100
引脚耐焊接温度	焊点距离外壳边沿1.5mm，10秒			300
冷却方式		自然空冷
外壳材料		阻燃耐热塑料（UL94-V0）

更多产品数据参数请登陆我司网站下载相关手册或来电咨询。
