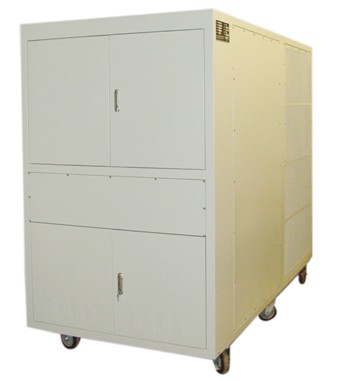

台湾群菱RLC防孤岛模拟负载

点击查看原图
信息类型:跳蚤市场    所属类别:测试仪器
地区城市:北京市-北京大兴亦庄经济开发区    更新时间:2011-11-24 10:33:12
联 系 人:姚经理    有效期限:2012-11-23 8:53:21
公司名称:台湾群菱工业股份有限公司北京办事处
电子信箱:bjboyao@innet.sina.net    联系电话:010-85912091
详细描述

RLC防孤岛模拟负载是由北京群菱专业生产,RLC防孤岛模拟负载已获得多项专利技术,满足光伏并网逆变器的出厂试验、型式试验、鉴定试验。逆变器检测平台已经成功能应用于多家光伏逆变器鉴定实验室。
光伏逆变器作为光伏电站的重要组成部分,其安全和性能一直受到制造厂商和光伏电站业主方的关注,近期国家认证认可监督管理委员会(CNCA)发布了新版光伏逆变器标准CNCA/CTS 0004-2009A《光伏并网发电专用逆变器技术条件》,对逆变器的检测和认证要求都带来了新的技术要求。

一、RLC防孤岛模拟负载ACLT-3860H产品主要功能:
1 ABC三相阻性加载功率、感性加载功率、容性加载功率直接分别独立显示,交流谐振点症状直接显示于面板上。RLC负载精确加载到位之后有指示灯提示。
2 内置的阻性负载、感性负载及容性负载最小标准功率为0.01K,步进幅度0.01K,负荷功率连续可调,可精确模拟交流谐振发生及满足逆变器防孤岛保护功能检测需要。
3 阻性负载采用合金电阻元件,测试过程不会由于阻性负载元件发热而引起阻抗值热漂移变化。
4 内置电感采用磁路式可控式的负载电感负载元件,满足线电压400V/50HZ(相电压230V/50Hz)工况下0.01KVA功率调节要求,满足长时间加载测试过程电感阻抗功率不会发生变化。
5 内置电容采用标准CBB电容元件,满足线电压400V/50HZ工况下0.01KVAR功率调节要求,满足长时间加载测试过程电容阻抗功率不会发生变化。
6 内置电容负载每一支路必须增加有防短路专用保护电路模块,避免电容器元件在测试过程及加载开关闭合瞬间发生短路烧毁主机。
7 ABC三相阻性负载、感性负载、容性负载的功率,可以分相独立控制及调节,满足三相电压不平衡条件下精确调节交流谐振点。
8 可根据性能参数检测要求,可以通过远程PC机设置相应的功率,任意组合、设定放电功率。可以精确模拟各种负荷工况及负荷频率,LC并联谐振频率为50HZ;
9 主机采用电子电路控制,具有温度过热自动报警保护功能:由于特殊原因出现过过热、过流时,可自动切断负载。RLC防孤岛模拟负载
10 可以将测量数据上传到PC机上并实现对检测过程记录存储功能。
11 新型功耗组件,功率密度高,无红热现象,整机由阻性负载、感性负载和容性负载三部分组成。
12 功率输入连续可调。负载采用耗能方式工作,散热采用强制风冷方式。
13 检测过程的测量数据可以记录并保存到远程PC机上(远程控制室,试验检测报告需要)。
14 配备后台分析软件,测量数据可以导成EXCLE格式的检测报告。
15 满足并网逆变器防孤岛试验检测要求,满足DIN VDE0126-1-1标准试验,满足IEC62116-2008标准试验流程检测要求,软件内置IEC62116-2008版内置测试步骤(31次)
16 可以在远程PC软件上控制并调节RLC功率负荷(控制室操作台PC机上调节,具有自动加载功能、也可手动加载)。
17 可以满足并网逆变器输出的三相电压不平衡时,也能精确调试模拟谐振点发生,精确检测并网逆变器防孤岛效应保护功能。
18 主机控制电路能对阻性负载元件的的寄生电感进行自动补偿,满足精确加载有功功率检测。
19 主机控制电路能对感性负载元件的寄生电阻进行自动补偿,满足精确加载电感检测,满足防孤岛试验检测。RLC防孤岛模拟负载
20 在防孤岛试验检测过程,要求设备能精确模拟交流谐振频率是50HZ;(电感负荷比电容大,谐振频率会大于50HZ,电感负荷比小于电容,谐振频率会小于50HZ,元器件寄生量过大,会导致谐振频率偏差,测试逆变器孤岛自动保护试验时,避免是由于过频或欠频引发保护,而不是防孤岛保护)
21 在电力品质因素Q=2的条件下,满足1--100KW单相或三相并网逆变器的精确检测,RLC负载精确加载到位之后有指示灯提示。
22 在电力品质因素Q=1的条件下,满足1--200KW单相或三相并网逆变器的精确检测,RLC负载精确加载到位之后有指示灯提示。
23 所供产品免费保修三年,免费提供现场安装及调试技术支持服务。

二、RLC防孤岛模拟负载ACLT-3860H的技术参数:
1. 主回路由阻性负载、感性负载和容性负载三部分组成;
2. 三部分负载由内置开关分段控制,可在远程软件上实现自动、手动加载调节;
3. 阻性负载R:0-200KW连续可调,步进幅度0.01K;
4. 感性负载L:0-200KVA连续可调,步进幅度0.01K;
5. 容性负载C:0-200kvar连续可调,步进幅度0.01K;
6. 主机内置负载采用三相四线制接入法,L1、L2、L3三相RLC负载可以在软件面板上分别实现独立控制,软件有预置功能自动加载;
7. 阻性、感性、容性部分均可自由组合,最小步进幅度0.01K;
8. 适用环境温度范围:-10~+40℃;冷却方式:强制风冷;
9. 并联LC回路的交流谐振频率:50HZ;
10. 接入负载电压: 三相AC400V/50Hz或单相AC230V/50Hz;
11. 接线方式:三相四线制,单相两线制;
12. 电压精度为±0.5%、电压分辨率为0.1V;电流测量范围0-300A,精度为±1A。
13. 阻性负载、感性负载和容性负载全部以50Hz标注;
14. 工作电源:交流220V/50Hz;(中国大陆使用)

三、RLC防孤岛模拟负载ACLT-3860H的选配功能
建议选配智能型控制,软件内置IEC62116-2008防孤岛试验规范的检测流程及步骤,可调RLC负载自动加载提示,快速实施逆变器防孤岛试验检测,同时精确补偿RLC负载之中的寄生电感、寄生电阻值,做到精确鉴定检测并网逆变器的防孤岛保护功能。RLC负载精确加载到位之后有指示灯提示。

RLC防孤岛模拟负载
