三相交流负载箱干式负载柜

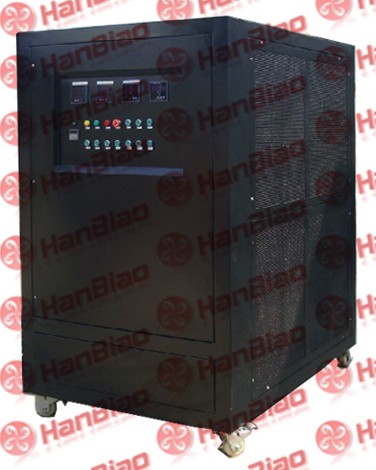

点击查看原图
信息类型:合作信息    所属类别:变频电源
地区城市:上海市-上海    更新时间:2011-5-25 12:19:25
联 系 人:周清仁    有效期限:2012-5-25 12:19:25
公司名称:上海汉标电子科技有限公司
电子信箱:sales@sh-hanbiao.com    联系电话:021-38230399
详细描述

发电机模拟负载箱/三相交流负载箱

HB-LOADBANK负载箱功能简介及操作方法

一. HB-LOADBANK负载箱概述

HB- LOADBANK负载箱是检测柴油发电机组、大功率UPS、逆变器、开关电源等电源设备实际带载能力的重要检测设备。

二. HB-LOADBANK负载箱功能介绍

HB- LOADBANK负载箱有两种操作模式:1.使用远程控制柜操作。2.本地控制面板操作。在使用远程控制柜或本地面板对负载箱进行各项操作时,有相对应的指示灯对每步操作进行指示。

本负载箱为纯阻性交流测试负载箱,测试电阻元件由上百个镍铬电阻丝组成。

电阻丝在进行负载测试时,由风机强制冷却以保证其正常工作。负载箱设有风向开关(AFS)保护,错误的风向将阻止负载的投入。

风机采用三相电机,电机采用星形连接,风机电源由负载测试电源或独立电源提供。电机功率为4kw,转速为1470/分。

设有一个温度传感器,安装于负载箱顶部,配套有一个调节温控器。调节温控器位于控制单元内,工作范围是0-400℃可调(设定值90℃)。当负载箱内部温度超过温控器设置的限值后,将脱开负载。

控制回路电源由负载测试电源提供。连接负载电源时注意:正确的相序ABCN,错误的相序连接将使风扇反转,无法进行加载工作。

三. HB-LOADBANK负载箱远程控制柜操作简述

该负载箱配套有一远程控制柜,远程控制柜上有 “风机开关”、“负载控制开关”各1,档位的加/减“负载开关”共计11个档位开关,并对应有13个指示灯,另有远程控制指示灯一个。

当测试负载电源送到接入母排后,负载箱进入工作状态。闭合“风机开关”,风机指示灯将变亮,等待2s后,闭合“负载控制开关”,加载指示灯亮后,方可正常加载。

每档“负载开关”闭合后,其相应的负载指示灯都将变亮,“负载开关”断开后,指示灯熄灭

四. 操作前检查

1. 观测发电机的输出电压。(确认输出电压是否为400V,如果为380V, 则每档的功率需要相应的调整)。

2. 观测发电机的输出功率。

3. 确认接线端子上连接相应平方数的电缆。

4. 确认连接合适的接地保护电缆。

5. 确认进、排风通道清洁,场地通风良好,确认排风通道排出的热空气不会进入进风通道产生 循环。

6. 闭合风机开关,启动风机,如果风吹向进风口,则电源的相序接错,需调整相序。

7. 闭合负载开关,负载可用指示灯变亮。

五. 操作步骤:

1. 步进操作

1) 检查所有负载开关是否在断开位置(负载指示灯熄灭状态)

2) 闭合风机启动开关(风机指示灯亮),观察风向,确定风向无误。

3) 启动负载开关(负载指示灯亮),根据实际需要加载步进开关。

4) 根据实际需求加载,每闭合一挡负载开关,对应的负载指示灯变亮。

5) 加载结束,先断开负载开关,对应的负载指示灯熄灭。

6) 保持风机工作,持续1-2分钟,确定负载箱完全冷却。

7) 断开风机开关(风机指示灯熄灭)

2、突加突减操作

1) 闭合风机启动开关(风机指示灯亮),观察风向,确定风向无误。

2) 根据实际需求加载,每闭合一挡负载开关,对应的负载指示灯变亮。

3) 启动负载开关(负载指示灯亮),突加负载完成。

4) 突加步骤完成后,直接关闭负载开关,突减步骤完成。

5) 突加突减操作完成后,保持风机工作,持续2-3分钟,确定负载箱完全冷却

6) 关闭风机开关。

7) 建议作突加突减负载测试时,使用单独的外接电源而不是使用测试电源。

注意:负载箱不提供过载或过流保护,不要在无接地保护的情况下,操作负载箱;必须在门关的状态下操作负载箱。

六. 负载箱与负载箱远程控制柜的连接

负载箱与负载箱控制柜之间使用 19RV-ZR1mm2电线进行连接,连接时按端子排的号码一一对应进行连接即可。端子排布方式见图纸。

负载测试电压

三相AC 0-400V /单相AC 0-600V

负载频率

50HZ-60HZ

负载功率因数

阻性:1.0(感性、容性0.3-1.0特殊规格根据要求定制)

负载额定功率

功率分段

型号

外形尺寸

5KW

12

HB-ACT/S5K

350*430*700

10KW

122

HB-ACT/S10K

650*430*700

20KW

122510

HB-ACT/S20K

650*580*700

30KW

12251010

HB-ACT/S30K

850*580*700

50KW

1225101020

HB-ACT/S50K

1200*580*700

100KW

10202050

HB-ACT/S100K

1500*700*700

200KW

10202050100

HB-ACT/S200K

1500*700*1000

500KW

10202050100100200

HB-ACT/S500K

1800*1400*1400

工作电源

单相 AC 220V或三相380V

控制方式

手动控制

冷却系统

干式自冷、强制风冷两种冷却方式

负载功能选择

测量仪表(电流、电压、功率、功率因数),精度:0.5

负载配选

1、远程控制/电脑控制 2、功率连续步进(高精度连续可调)

HB-DC直流可调负载箱系列

负载测试电压

DC 2V/5V/12V/24V/30V/36V/48V/110V/220V/440V/600V/800V

负载额定功率

功率分段

型号

外形尺寸

5KW

12

HB-DC5K

350*430*700

10KW

122

HB-DC10K

650*430*700

20KW

122510

HB-DC20K

650*580*700

30KW

12251010

HB-DC30K

850*580*700

50KW

1225101020

HB-DC50K

1200*580*700

100KW

10202050

HB-DC100K

1500*700*700

200KW

10202050100

HB-DC200K

1500*700*1000

500KW

10202050100100200

HB-DC500K

1800*1400*1400

工作电源

单相 AC 220V或三相380V

控制方式

手动控制

冷却系统

干式自冷、强制风冷两种冷却方式

负载功能选择

测量仪表(电流、电压、功率、功率因数),精度:0.5

负载配选

1、远程控制/电脑控制 2、功率连续步进(高精度连续可调)
