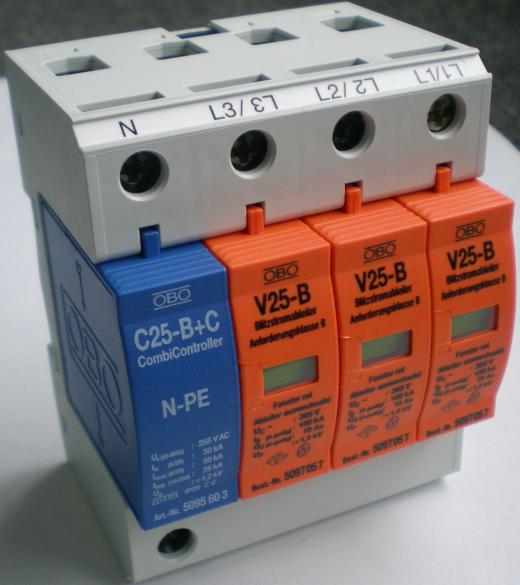

B级电源防雷器V25-B/3+NPE

点击查看原图
信息类型:跳蚤市场    所属类别:防雷浪涌
地区城市:广东省-深圳市    更新时间:2011-6-22 16:38:46
联 系 人:杨小姐    有效期限:2012-6-21 9:33:14

电子信箱:jiehengfanglei@126.com    联系电话:0755-83317832
详细描述

V25-B防雷器的技术参数

型号
V25-B
正常工作电压 UN
230V~
最大持续工作电压 UcAC
UcDC
385
505
根据VDE 0675,Part 6标准下的分类级别
B
在5KA(8/20)冲击电流下的电压保护水平 Up
<1.0KV
单模块最大通流量 Imax (8/20us)
60KA
根据IEC1312-1、ENV61024-1标准,采用(10/350)直击雷脉冲电流波形测试下的量值
峰值电流 ismax
电量 Q
特定能量 W/R

25KA
12.5AS
160 KJ/W
承受25Karpm短路电流的最大保险丝规格
160A gl
连接导线选择范围
2.5-35mm2
安装
按DIN EN50052标准要求,固定于35mm宽之金属导轨上
颜色 模块
底座
橙色
灰色

700g
材料
聚酰亚胺
体积(长*宽*高)
90mm*89mm*62mm



NPE模块技术参数



额定反应直流电压 UagN
500V±20%
额定工作电压 Ur
250V~ 50/60HZ
在100V下的绝缘电阻 Riso
>10 Gohm
依据IEC 529的雷电流测试(10/350)
最大通流量 is max
电量 Q
比能 W/R

25KA
12.5As
160 KJ/Ω
最大通流量 (8/20us) Is max
50KA
100%雷击浪涌反应电压(1.2/50)UAS 100
≤1KV
保护水平
≤1KV
反应时间 tA
≤100 ns
使用温度范围
-40℃-----+80℃





V25-B防雷器功能
        OBO V25-B高能量防雷器内含一个特别的压敏电阻电路,该电路由具备性能良好的非线性特性(>30)的氧化锌压敏电阻组成。这使得该防雷器即使在高能量的过电压冲击下,也能够最大限度地实现保护。其保护水平为在100KA/10As冲击下,残压不超过2kV。因此,该防雷器能够承受来自于直接雷击下的部分雷电流。当线路过载情况发生时,防雷器内部的断路器,会自动将失效的防雷器模块从主电路分断开来,同时模块上用于监视工作状态的显示窗口的颜色会由绿色转变为红色。

V25-B
防雷器应用
        当建筑物本身设有外部避雷系统(如安装有避雷针、引下线、地网、外部屏蔽时),根据IEC、VDE相关理论,在其建筑物内部的380V/230V低压配电电路上,采用OBO V25-B/3+NPE/FS来建立电源线上的雷电保护等电位连接,可以避免雷电发生时引起的失火、爆炸、人身伤亡的危害。

V25-B
防雷器特殊配置
       AS 声光报警模块 附带声音与灯光报警的功能底座,给该底座供一220V单相市电,在正常的情况下灯光显示为绿等,当有模块损坏时,报警灯由绿色变成闪烁的红灯,并伴有“嘀嘀”报警声,提醒维护人员更换。
       FS遥信触点模块  附带遥信触点功能底座,可根据实际需要选用端子1-2(常开触点)或1-3(常闭触点)连接。而端子接线可使用0.14-2.5mm2多股线或单芯线。
        AS 声光报警模块 、FS遥信触点模块 可使维护人员实时对防雷器工作状态进行监视。当发现防雷器不能正常工作时,维护人员只需对已失效的防雷器模块进行更换,这样可降低维护费用,更换时并不需停电。

安装规范基本要求
1、安装位置:V25-B应安装于机房的低压主配电柜内,它并联于主断路器的出线侧。
2、防雷器与供电系统的连接线长度应小于50cm.防雷器与地线长度也小于50cm.
3、导线截面的选择(依据VDE0100标准) 单位:mm2
配电电源线
≤35
50
≥70
连接电线
10
16
25
接地线
≥16
25
≥35
4、由于V25-B/3+NPE/FS的特点,建议在防雷器前串接一后备空开,建议空开的容量为32A,A类空开(如Siemens 5sx2332-5).
5、FS的接线安装共有三个接线端口,其中1-2接线端为常闭触点,1-3为常闭触点,根据用户报警装置的不同,连接不同的接线端。

注意:不可将已保护的线路与未保护的线路或地线并行布线。
