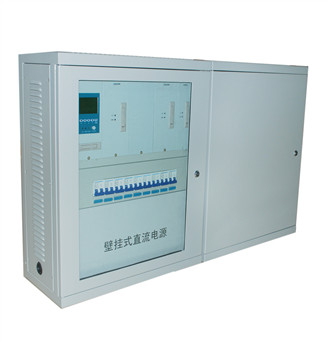

一:直流壁挂电源简介
名 称：智能型微机直流壁挂电源
型 号： XYT-XZDW

      壁挂电源小系统是翔源通公司专为小容量系统而设计；适合小型开关站、小型用户变电站、系统采用一体化设计思想，由整流模块、监控模块、降压单元、配电单元和电池安装箱构成；具有体积小、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单显示，对系统监控和电池自动化管理功能完善，具有与自动化系统连接四遥接口，提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择。

二:直流壁挂电源工作原理
        直流壁挂电源两路市电经过交流切换输入一路交流，给各个充电模块供电。充电模块将输入单相交流电转换为直流电，给蓄电池充电，同时给合闸负载供电，另外合闸母线通过降压硅链装置降压稳压后给控制母线供电。当市电断电或异常时,由蓄电池放电应急供电;
        系统中的各基础监控单元受主监控的管理和控制，通过通讯线将各基础监控单元采集的信息送给主监控统一管理。主监控显示直流系统各种信息，用户也可通过液晶显示屏或触摸显示屏查询信息及操作，系统信息还可以接入到远程监控系统。

三:直流壁挂电源系统特点
★适合构成38AH/220V、65AH/110V以下的系统。
★模块、监控单元和降压单元均采用带电插拔结构，安装、维护方便。
★可安装3个2.0A/220V、4.0A/110V自然冷/风冷模块。
★降压单元具有自动硅链降压功能，最大电流2A,冲击电流30A/0.5S。
★监控器采用LCD显示，汉字菜单，按键操作，可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准。
★监控器具有对电池自动管理的功能。
★提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择,可与电站自动化系统连接。
★监控器实现电池电压、控母电压，控母电流、电池充放电电流、模块状态检测。
★配电单元可提供2路交流输入（可选择一路PT供电）、3路馈电输出。
★PT供电时系统自动限制输出功率

四:直流壁挂电源技术指标
外形尺寸：560（宽）×680（高）×265（厚）

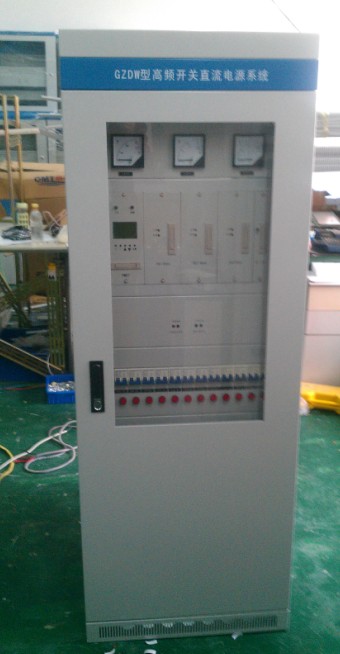

         600（宽）×1600（高）×600（厚）

常用型号有:
XZDW-7AH/220V壁挂电源   XZDW-10AH/220V壁挂电源   XZDW-12AH/220V壁挂电源
XZDW-15AH/220V壁挂电源  XZDW-18AH/220V壁挂电源   XZDW-20AH/220V壁挂电源
XZDW-24AH/220V壁挂电源  XZDW-28AH/220V壁挂电源   XZDW-33AH/220V壁挂电源
XZDW-38AH/220V壁挂电源  XZDW-40AH/220V壁挂电源   XZDW-7AH/110V壁挂电源
XZDW-10AH/110V壁挂电源  XZDW-12AH/110V壁挂电源   XZDW-15AH/110V壁挂电源
XZDW-18AH/110V壁挂电源  XZDW-20AH/110V壁挂电源   XZDW-24AH/110V壁挂电源
XZDW-28AH/110V壁挂电源  XZDW-33AH/110V壁挂电源   XZDW-38AH/110V壁挂

 XZDW-40AH/110V壁挂电源  XZDW-50AH/110V壁挂电源
