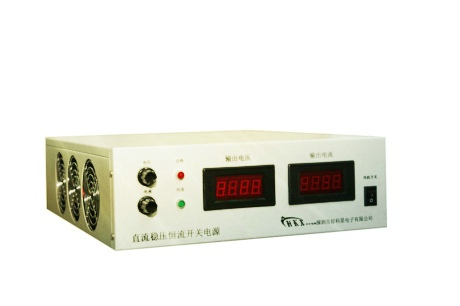

好科星150V直流电源

点击查看原图
信息类型:跳蚤市场    所属类别:工控电源
地区城市:广东省 -深圳市 更新时间:2012-5-24 16:40:15
联 系 人: 肖先生 有效期限:2013-5-24 16:40:15
公司名称:深圳市好科星电子有限公司
电子信箱:laowuhkx@163.com    联系电话:0755-33813991
详细描述
 概述

1.1   产品特点

1.1.1   采用无工频变压器的开关电源技术,因而具备交、直流兼容输入功能,而且输入电压范围宽;采用先进的开关电源控制技术和元器件,以及精心的设计,整机体积小、重量轻、效率高,确保了长期满负荷运行的稳定、可靠。

1.1.2   输出电压电流可以根据客户要求度身定做,最大输出功率5KW。

1.1.3   本电源输出的稳压值(当输出电流<输出恒流值时的输出电压)和恒流值(当输出电压<输出稳压值时的输出电流)都可以在各自最大值的(0~100)%范围连续可调。输出恒流值可调给许多应用带来方便,例如许多调试应用,调小恒流值能方便有效地保护负载设备的安全。

1.1.4   设有完善的保护功能。内置温控散热风扇,既能有效散热,又能有效延长风扇寿命;过热自动关机保护;输出过压、过流和短路保护。开机延时软启动,避免开机输出电压过冲。

1.2   主要用途

1.2.1   电源广泛应用于电力直流屏系统、工控、通信、科研、电镀、蓄电池充电等设备。

1.3   环境条件: 贮存温度:(-40~70)℃;工作温度:(-5~45)℃;

相对湿度:90%(40±2℃);大气压力:(70~106)kPa。

2  工作原理简述

交流或直流的输入电压经“输入陷波”电路后到“整流滤波”电路,得到高压(约300V)直流电压。“功率转换”将高压直流逆变成约35kHz的高频交流,经高频变压器变换到输出所需的电压,再经高频整流滤波得到输出电压。控制电路对输出电压和输出电流取样,闭环反馈后产生脉宽调制(PWM)信号控制“功率转换”电路,使输出电压或电流保持稳定。

“辅助电源”也是由开关电源构成。由于完全取消了工频变压器,因而具有交流、直流兼容输入功能。输出稳压和恒流都是从输出侧取样,因而能做到高度稳定可靠。

“保护电路”提供风扇温控、过热保护、输出过压过流短路等保护功能。

3   主要技术参数

3.1   输入电压:AC220V±15%或者AC380V±10%;50Hz。

3.2   输出稳压值、输出恒流值(0~100)%宽范围连续可调。

3.3   源电压调整率:稳压≤0.2%;负载调整率:稳压≤0.5%;恒流≤0.5%。

3.4   纹波电压:总纹波电压Vpp≤1%;整机效率:≥89%。

3.5   数字显示:输出电压:显示准确度±1.2%;输出电流:显示准确度±1.2%.

3.6   开机输出电压过冲:≤2%输出最大值。

3.7   绝缘电阻:输入-输出:≥20MΩ;输入-机壳:≥20MΩ;输出-机壳:≥20MΩ。

3.8   绝缘强度:输入-输出:AC1500V,10mA,1分钟;

输入-机壳:AC1500V,10mA,1分钟;输出-机壳:AC1500V,10mA,1分钟。

3.9   整机过热保护温度阀值:(75~85)℃。

3.10  平均无故障时间:≥50000h。

3.11  规格(mm):300(宽)×100(高)×370(深)mm;

      重约9.5kg

3.12  散热风道:内部散热风道左进右出。
