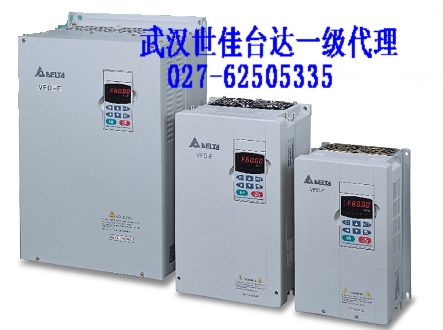

台达F系列
地区城市：湖北省 更新时间：2012-4-12 16:43:10
联 系 人： 李爱红 有效期限：2012-5-12 15:22:18
公司名称：武汉世佳伟业科讯电子技术有限公司
电子信箱：sjzl@sjdz.net 联系电话：027-83314566
主要功能及特点:
- 任意V/F, 恒转矩全新产品我们现货多，价格好，并提供长达一年的全国质量联保期。
变转矩控制; - 内置PID及RS485通讯控制功能, 支持Modbus协议;
- 压力,流量,温度等被控物理量的设定与显示功能;
- 定量循环, 定时循环（轮泵）功能; 可控制四台泵;
- 工频/变频自动切换;
- 逻辑控制功能最多可控制7台电机;
- 睡眠及自动唤醒功能;
- 三路模拟量输入信号信道(可作比例运算及加法运算);
- 二路模拟量输出(0-10Vdc/4-20mA信号);
- 16段速及自动程序运转;
- 节能运转;
- 内置DC Reactor;
- 电机累计运行记时功能等。
VFD-F(风机水泵专用型)
■ 460Vac三相系列全新产品我们现货多，价格好，并提供长达一年的全国质量联保期。
|
型号VFD□□□F |
055 |
075 |
110 |
150 |
185 |
220 |
300 |
370 |
|
标准适用马达输出功率（kW） |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
|
输出额定电流(A) |
13 |
16.5 |
23 |
30 |
37 |
44 |
60 |
73 |
|
型号VFD□□□F |
450 |
550 |
750 |
900 |
1100 |
- |
- |
- |
|
标准适用马达输出功率（kW） |
45 |
55 |
75 |
90 |
110 |
- |
- |
- |
|
输出额定电流(A) |
91 |
110 |
150 |
- |
- |
- |
- |
- |
|
输出频率范围 |
0.1Hz-120Hz | |||||||
|
过负载能力 |
120%ED输出电流运行60秒 | |||||||
|
最大输出电压 |
对应输入电源 | |||||||
|
相数.电压.频率 |
三相380-480Vac,50/60Hz | |||||||
|
电压.频率允许变动范围 |
电压: ±10%，频率：±5% | |||||||
|
冷却散热系统 |
强制风冷 | |||||||
■功能特性全新产品我们现货多，价格好，并提供长达一年的全国质量联保期。
|
控 制 特 性 |
控制方式 |
正玄波PWM方式(V/F控制) | |
|
输出频率范围 |
0.1Hz~120Hz | ||
|
频率设定解析度 |
0.01Hz | ||
|
输出频率解析度 |
0.01Hz | ||
|
PWM载波频率 |
最大15kHz&Soft PWM | ||
|
转矩提升 |
自动转矩提升及自动滑差补偿,启动转矩在1Hz时可达150%的额定转矩 | ||
|
四组电机循环运转 |
定时循环;定量循环 | ||
|
睡眠功能 |
|||
|
开机次数与时间记录 |
|||
|
加速/减速时间 |
0.1~3600秒(两种加减速时间可分别独立设定) | ||
|
失速防止准位 |
依据马达负载特性以驱动器额定电流的20~150%设定 | ||
|
直流制动 |
停止时可自0.1~60Hz操作,制动电流0-100%的额定电流启动时间0-5秒,停止时间0-25秒 | ||
|
回升制动转矩 |
约20%(外接选购的制动单元及制动电阻可达125%) | ||
|
V/F曲线 |
任意V/F曲线或递减转矩特性曲线 | ||
|
操 作 特 性 |
频率设定信号 |
数位操作器 |
由▲▼键设定 |
|
外部端子 |
0-10Vdc,4-20mA,RS485通讯接口,模拟量可相加 | ||
|
运转操作信号 |
数位操作器 |
可由RUN、STOP、JOG键执行 | |
|
外部端子 |
2线制/3线制运转，寸动运转，RS485通讯 | ||
|
智慧型输入端子 |
11组 | ||
|
智慧型输出端子 |
运转指示，频率到达输出，零速指示，程序运转，计数到达输出，过转矩输出，外部中断指示，多组辅助马达控制输出，低电压检出，操作模式指示，故障指示, Relay接点可扩展至6组. | ||
|
类比信号输出 |
0-10Vdc, 4-20mA | ||
|
故障信号接点 |
3个NO/NC继电器接点 | ||
|
内建功能 |
PID回授控制，输出频率High/Low 限设定，瞬间停电再启动，异常故障再启动，S曲线，计数器，节能运转，数位频率输出信号，异常记录，参数锁定及重置，REV禁止，过电流失速防止，过电压失速防止，风机、水泵程序运转,Flying Start. | ||
|
保护功能 |
过电压，过电流，低电压，外部异常中断，电机过负载，接地保护，驱动器过负载，驱动器过热,最高载波频率由温度控制,输入欠相保护. | ||
|
数位操作器 |
含8个功能键，5位数的7段LED，5LEDs状态指示，可设定频率F，实际输出频率H，输出电流A，使用者自定义物理量U，压力设定/显示, 参数READ/WRITE，故障信息显示，RUN、STOP/RESET、FWD/REV、JOG运转 | ||
|
环 境 条 件 |
操作环境温度 |
-10℃ to +50℃（+50℃无防尘盖） | |
|
储存温度 |
-20℃ to +60℃ | ||
|
操作环境湿度 |
90%RH以下（无结露） | ||
|
安装高度 |
1000m以下，无腐蚀性气体、液体、粉尘 | ||
|
振动 |
20Hz以下9.80665m/s2(1G)，20~50Hz 5.88m/ s2(0.6G) | ||
产品应用案例
楼宇供水、大型风机水泵
