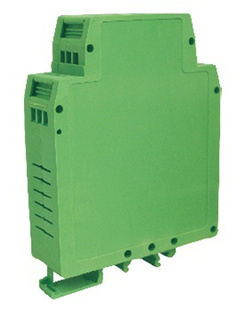

4-20mA转RS-485, 远程I/O, MODBUS RTU采集模块



产品选型：

WJ21     U(A)  □ –     □

     输入电压或电流信号值                     通讯接口

   U1：0-5V             A1：0-1mA                     485：输出为RS-485接口

  U2：0-10V            A2：0-10mA                   232：输出为RS-232接口

   U3：0-75mV        A3：0-20mA

   U4：0-2.5V          A4：4-20mA

   U5：0-±5V           A5：0-±1mA

   U6：0-±10V          A6：0-±10mA

  U7：0-±100mV      A7：0-±20mA

  U8：用户自定义    A8：用户自定义



选型举例1：型号：WJ21 A4-485  表示4-20mA信号输入，输出为RS-485接口

选型举例2：型号：WJ21 U1-232  表示0-5V信号输入，输出为RS-232接口





产品特点：



●模拟信号采集，隔离转换RS-485/232输出



●采用12位AD转换器，测量精度优于0.1%



●通过RS-485/232接口可以程控校准模块精度



●信号输入/输出之间隔离耐压3000VDC



●宽电源供电范围：8 ~ 32VDC



●可靠性高，编程方便，易于应用



●标准DIN35导轨安装，方便集中布线



●用户可编程设置模块地址、波特率等



●支持Modbus RTU通讯协议



●低成本、小体积模块化设计



典型应用：



●信号测量、监测和控制



● RS-485远程I/O，数据采集



●智能楼宇控制、安防工程等应用系统



● RS-232/485总线工业自动化控制系统



●工业现场信号隔离及长线传输



●设备运行监测



●传感器信号的测量



●工业现场数据的获取与记录



●医疗、工控产品开发



● 4-20mA或0-5V信号采集





产品概述：



WJ21产品实现传感器和主机之间的信号采集，用来检测模拟信号。WJ21系列产品可应用在RS-232/485总线工业自动化控制系统，4-20mA / 0-5V信号测量、监测和控制，0-75mV，0-100mV等小信号的测量以及工业现场信号隔离及长线传输等等。



产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。每个串口最多可接255只WJ21系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。



WJ21系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。



WJ21系列产品按工业标准设计、制造，信号输入/输出之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。







功能简介：



WJ21信号隔离采集模块，可以用来测量一路电压或电流信号，



1、 模拟信号输入



12位采集精度，产品出厂前所有信号输入范围已全部校准。在使用时，用户也可以很方便的自行编程校准。



具体电流或电压输入量程请看产品选型。



2、 通讯协议



通讯接口：1路标准的RS-485通讯接口或1路标准的RS-232通讯接口，订货选型时注明。



通讯协议：支持两种协议，命令集定义的字符协议和MODBUS RTU通讯协议。可通过编程设定使用那种通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。



数据格式：10位。1位起始位，8位数据位，1位停止位。



通讯地址（0～255）和波特率（1200、2400、4800、9600、19200、38400bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。



通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。



3、 抗干扰



可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。
