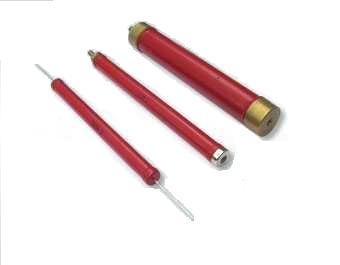

高压玻璃釉电阻

点击查看原图
信息类型：跳蚤市场 　　 所属类别：电子元件
地区城市：江苏省 －南京市 更新时间：2012-6-5 17:13:21
联 系 人： 高经理 有效期限：2013-6-5 12:26:36
公司名称：南京步梯电子有限公司
电子信箱：info@btvop.com 　　 联系电话：0086-025-86970136
详细描述

RI80 高压玻璃釉电阻 (0.5W,1W,2W,3W,5W,8W,10W,20W,30W,50W,80W,100W,150W,200W,250W,300W)

特点及用途
○体积小、阻值高、耐高压
○高频特性好、性能稳定、防潮、阻燃
○短时间过负荷ΔR/R≤±（1%R+0.05Ω）外观无可见损伤
○耐电压无击穿和飞弧
○引出端强度ΔR/R≤±（1%R+0.05Ω）外观无可见损伤
○稳态湿热ΔR/R≤±5%
○耐久性ΔR/R≤±5%
外型尺寸

型号 额定功率( W) 结构 外 型 尺 寸(mm)
Lmax Dmax l d
RI80 0.5W a 28 6 30±3 0.8
1W 30 9 30±3 1
3W 50 9 30±3 1
5W 70 9 30±3 1
8W 100 11 30±3 1
10W b 147 11 6 M4
20W 120 18 10 M5
25W 120 20 10 M5
30W 120 20 10 M5
50W 120 22 10 M6
80W 135 28 10 M8
100W 170 28 10 M8
150W 210 28 10 M8
200W 260 28 10 M10
300W 320 33 10 M10


主要性能指标

型号 额定功率( W ) 结构 阻值范围
(MΩ)		 阻值误差(%) 温度系数
((10-6 /℃)		 使用温度 工作电压
(KV)
RI80 0.5W a 1-1000 G( ±2%)

J(±5%)

K(±10%)		 ±400 -55/℃
~
+125/℃		 8
1W 0.1-1000 10
3W 0.1-2000 15
5W 0.1-2000 20
8W 0.1-2000 25
10W b 1-1000 35
20W 0.1-100 30
25W 0.1-100 30
30W 0.1-100 30
50W 0.1-100 30
80W 0.1-51 30
100W 0.1-51 35
150W 0.1-51 50
200W 0.1-51 60
300W 0.1-51 80


降功耗曲线图
