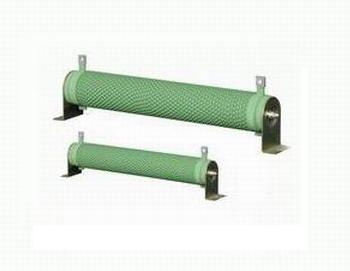

RXW 大功率波纹线绕电阻器(10W,20W,30W,40W,50W,80W,100W,150W,200W,300W,500W,800W,1000W,2000W,3000W,5000W,8000W,10000W)



内容介绍：RXW 大功率波纹线绕电阻器表面分平绕和立式波纹，立式波纹有利于散热，减低寄生电感, 主要用于电梯、起重机、轧机、拉丝机、离心机、负载测试等。产品命名大功率波纹电阻,制动电阻，起重电阻，电力电阻，机车电阻，负载电阻，老化电阻，变频电阻，工业电阻，功率型号10W,20W,30W,40W,50W,80W,100W,150W,200W,300W,500W,800W,1000W,2000W,3000W,5000W,8000W,10000W



特点及用途
○过负荷能力强，热稳定性好，使用寿命长
○表面分平绕和立式波纹，立式波纹有利于散热，减低寄生电感
○采用耐高温、阻燃并绝缘的无机涂料（油漆），有效保护电阻丝不被氧化，延长使用寿命
○主要用于电梯、起重机、轧机、拉丝机、离心机、负载测试等。


外型尺寸

型号	额定功率(W)	尺寸(mm)
		A±1	B±1	C±1	D±1	E±1	F±1	G±1	H±1	l±1	K±1	L±1	M±1
RXW	10W	14	6	32	19	15	5	3	6	40	40	61	84
	20W	21	13	30	22	20	5	3	6	50	52	75	98
	30W	21	13	30	22	20	5	3	6	70	52	96	120
	40W	21	13	30	22	20	5	3	6	90	52	116	140
	50W	28	18	32	30	27	7	5	8	90	62	116	140
	80W	28	18	32	30	27	7	5	8	135	62	165	192
	100W	28	18	32	30	27	7	5	8	170	62	195	220
	150W	28	18	32	30	27	7	5	8	215	62	243	270
	200W	28	18	32	30	27	7	5	8	267	62	293	320
	300W	40	25	46	44	40	7	6	10	267	90	295	340
	400W	40	25	46	44	40	7	6	10	330	90	355	405
	500W	50	35	46	44	48	8	7	10	330	90	360	410
	800W	60	40	67	77	60	8	7	13	400	144	440	505
	1000W	60	40	67	77	60	8	7	13	430	144	470	535
	2000W	70	42	71	73	70	8	7	13	430	144	480	545
	3000W	80	58	76	86	80	8	7	16	430	162	480	545
	4000W	100	76	93	75	100	9	7	18	425	168	480	545
	5000W	100	76	93	75	100	9	7	18	533	168	588	653
	8000W	100	76	93	75	100	9	7	18	640	168	695	760
	10000W	100	76	93	75	100	9	7	18	855	168	910	975

主要性能指标

型号	额定功率(W)	阻值范围(Ω)				阻值允许偏差(%)			温度系数 (×10-6 /℃)
RXW	10W	0.22~1.2K				±5 ±10			±250
	25W	0.22~3.9K
	30W	0.22~3.9K
	40W	0.22~3.9K
	50W	0.22~10K
	80W	0.22~18K
	100W	0.33~18K
	150W	0.33~22K
	200W	0.33~22K
	300W	0.33~22K
	400W	0.33~30K
	500W	0.33~30K
	800W	0.33~33K
	1000W	0.33~33K
	2000W	0.33~33K
	3000W	0.33~39K
	4000W	0.33~43K
	5000W	0.47~43K
	8000W	0.47~43K
	10000W	0.47~43K

降功耗曲线图
