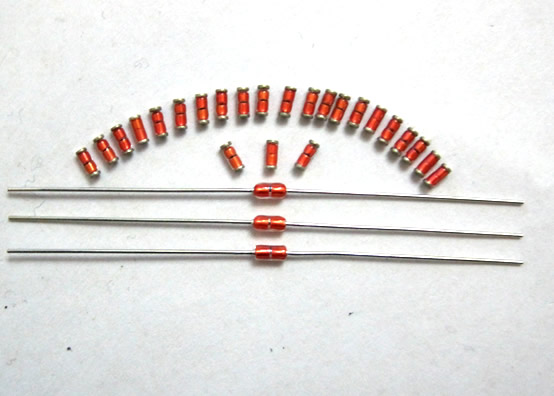

NXP KTY84-110单晶硅线性热敏电阻
地区城市：江苏省 －南京市 更新时间：2013-11-28 22:59:24
联 系 人： 金坤 有效期限：2014-11-26 11:31:25
公司名称：南京华巨电子有限公司
电子信箱：huaju@sinochip.net 联系电话：025-52153215/52153380
PTC线性热敏电阻
特点
LPTC线性热敏电阻的阻值随温度升高而增大，呈直线变化，线性好，与PTC高分子陶瓷合成的热敏电阻相比，线性好，无需采取线性补偿措施使电路设计简化。
①、什么叫温度系数
答:温度系数是指线性热敏电阻随温度的升，降相应的阻值高，低变化率。例:常温(25度)1K 300OPPM的热敏电阻，每温度变化1度，阻值变化0.3%,当温度由25度升至105度时，阻值由lK变为lK X(l+0.3%X(l05-25))=1.240K。温度系数越大，阻值变化率也大。
阻值变化率除了由厂家生产时由温度系数决定，用户在电路设计时也可以增大集成放大器的增益，增大变化率(PPM);用普通电阻与热敏电阻串、并联，可降底变化率 (PPM)。
②、什么叫正温度线性热敏电阻?
答:普遍热敏电阻部存在阻、温的非线性变化，需要设计线性补偿电路。本产品能在-40度-250度区域内保持阻、温的线性变化，从而简化电路。目前，普遍的PTC正温度热敏电阻的阻温特性是突变性的，线性区域很窄，通常用于电路的过流保护，不用于温度检测，温度补偿电路。本产品正好补充了这万面的应用领域。
③、设计、试用该产品时还有什么万便之处?
答:同一档温度系数的热敏电阻可以串、并使用，其阻温特性不变，例:lK 2OOOPPM，可串联成2K 2O0OPPM或并联成500Ω 20OOPPM，给电路实验提供万便，可以获得最佳数据，便于订单，批量生产。
应用范围
1. 汽车工业温度检测及控制
2. 家用电器的温度检测及控制
3. 精密电路和晶振器温度补偿
4. 微马达调速控制
5. 医疗器械温度检测及控制制
■ 电气参数
|
序号 |
电气参数 |
符号 |
测试条件 |
最小值 |
标准值 |
最大值 |
单位 |
|
1 |
25℃电阻值 |
R25 |
恒温25±0.05℃ |
990 |
1000 |
1010 |
Ω |
|
2 |
|
R100 |
恒温100±0.05℃ |
/ |
/ |
/ |
Ω |
|
3 |
耗散系数 |
δ |
静止空气中 |
1.5 |
/ |
/ |
mW/℃ |
|
4 |
热时间常数 |
τ |
静止空气中 |
/ |
/ |
7 |
s |
|
5 |
绝缘电阻 |
/ |
DC=100V |
100 |
/ |
/ |
MΩ |
|
6 |
最大工作电流 |
Imax |
/ |
/ |
/ |
8 |
mA |
|
7 |
额定工作电流 |
IN |
/ |
/ |
5 |
/ |
mA |
|
8 |
额定功率 |
Pmax |
/ |
/ |
/ |
50 |
mW |
|
9 |
工作温度 |
TA |
-55—+ | ||||
|
10 |
贮藏时间 |
Tmin |
2年（室温、相对湿度<60%） | ||||
|
摄氏度 |
华氏度 |
WMZ58A-83-110 | ||||
|
℃ |
℉ |
%/（K） |
（Ω） |
（K） | ||
|
MIN |
TYP |
MAX | ||||
|
-55 |
-67 |
0.99 |
475 |
490 |
505 |
±3.02 |
|
-50 |
-58 |
0.98 |
500 |
515 |
530 |
±2.92 |
|
-40 |
-40 |
0.96 |
552 |
567 |
582 |
±2.74 |
|
-30 |
-22 |
0.93 |
609 |
624 |
638 |
±2.55 |
|
-20 |
-4 |
0.91 |
669 |
684 |
698 |
±2.23 |
|
-10 |
14 |
0.88 |
733 |
747 |
761 |
±2.14 |
|
0 |
32 |
0.85 |
802 |
815 |
828 |
±1.91 |
|
10 |
50 |
0.83 |
874 |
886 |
898 |
±1.67 |
|
20 |
68 |
0.8 |
950 |
961 |
972 |
±1.41 |
|
25 |
77 |
0.79 |
990 |
1000 |
1010 |
±1.27 |
|
30 |
88 |
0.78 |
1029 |
1040 |
1051 |
±1.39 |
|
40 |
104 |
0.75 |
1108 |
1122 |
1136 |
±1.64 |
|
50 |
122 |
0.73 |
1192 |
1209 |
1225 |
±1.91 |
|
60 |
140 |
0.71 |
1278 |
1299 |
1319 |
±2.19 |
|
70 |
158 |
0.69 |
1369 |
1392 |
1416 |
±2.49 |
|
80 |
176 |
0.67 |
1462 |
1490 |
1518 |
±2.8 |
|
90 |
194 |
0.65 |
1559 |
1591 |
1623 |
±3.12 |
|
100 |
212 |
0.63 |
1659 |
1696 |
1733 |
±3.46 |
|
110 |
230 |
0.61 |
1762 |
1805 |
1847 |
±3.83 |
|
120 |
248 |
0.58 |
1867 |
1915 |
1963 |
±4.33 |
|
125 |
257 |
0.55 |
1919 |
1970 |
2020 |
±4.66 |
|
130 |
266 |
0.52 |
1970 |
2023 |
2077 |
±5.07 |
|
140 |
284 |
0.45 |
2065 |
2124 |
2184 |
±6.28 |
|
150 |
302 |
0.99 |
2145 |
2211 |
2277 |
±8.55 |
