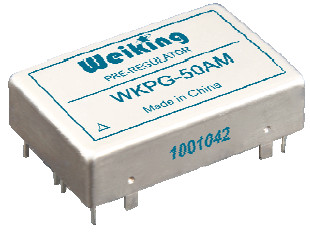

WKPG-50A 预稳压模块
主要特点：
产品满足GJB181(MIL-STD-704)相关要求
瞬态抑制80V/50ms
尖峰抑制600V/20μs
跌落输入8V/50ms
输入电压范围(10～80)VDC
输出功率范围：4W～50W
禁止功能
工作温度范围Tc -55℃～+105℃（M）
可配合输入范围(16～40)VDC 模块使用
概述：
WKPG-50A 前端预稳压模块为DC-DC 变换器配套产品，使用时连接于DC-DC 变换器前端，用来
处理系统输入的浪涌电压、尖峰电压及瞬态跌落，经预稳压处理后为DC-DC 变换器提供可靠的输入
电压。模块内部采用表面贴装元件组装，并采用金属外壳灌封封装。广泛应用于航空、航天等军用
领域和有高可靠性要求的工业领域。
WKPG-50A 前端预稳压模块的三种工作模式：
欠压工作模式：当母线电压跌至16V 以下时，稳压模块进入BOOST 工作模式，输出电压20V，
当输入电压跌至8V 以下时，稳压模块关断所有操作。
正常工作模式：当母线电压在(16～40)VDC 时，稳压模块输出跟随输入变化并低于输入电压约
0.6V。
浪涌、尖峰抑制模式：当母线电压高于40V 时，预稳压模块将输出电压嵌位在37.5VDC左右，
并可以承受母线电压最大80V/50ms 浪涌和50 欧姆阻抗下600V/20us 尖峰。
产品的设计与制造符合SJ20668-1998《微电路模块总规范》和Q/WK20132-2012《微电路模块
WKPG-50、WKPG-50A 型预稳压模块详细规范》的要求。
极限参数：
输入电压（连续输入）：38VDC 焊接温度(焊接时间 10s)： +300℃
输出功率： 50W 存储温度范围: -55℃～+125℃（M/E/I）
工作温度(壳温): -55℃～+105℃（M）/-40℃～+85℃（E/I）
