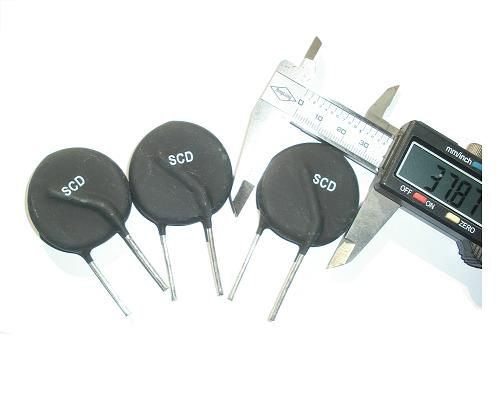

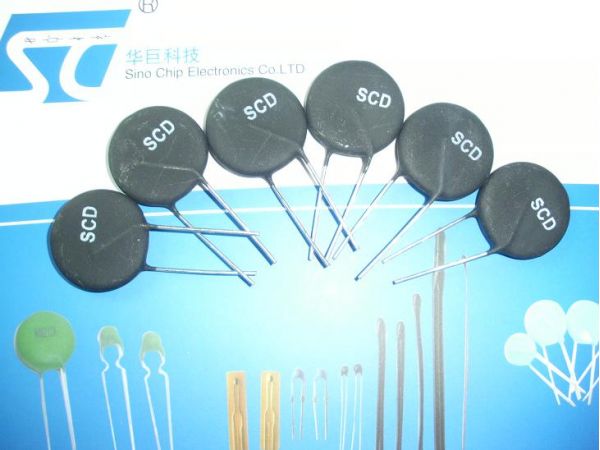

SCD大功率NTC热敏电阻

点击查看原图
信息类型:跳蚤市场    所属类别:功率器件
地区城市:江苏省 更新时间:2014-1-8 19:03:54
联 系 人: 金浩 有效期限:2014-2-6 17:44:06
公司名称:南京华巨电子有限公司
电子信箱:canway@163.com    联系电话:13814050705
详细描述

SCD系列大功率NTC热敏电阻是华巨电子工程师花费数年时间研制出来的专利产品,产品选用纳米材料等高科技产品作为原材料联合南京东南大学和理工大学等几所学校和科研院所联合研发的新一代抑制浪涌的功率型NTC热敏电阻,生产中采用新工艺新技术生产的新一代防浪涌NTC热敏电阻,SCD系列热敏电阻具有抑制浪涌能力强,最大稳态电流大,性能稳定,性价比高等特点。广泛应用于各种大功率电源,充电器,工业设备,汽车电子,航空航天领域,对于拟制浪涌冲,防止因电流浪涌损坏或者干扰设备的正常运行起到很好地保护作用。详细参数欢迎询问华巨电子。



  产品应用:

SCD系列大功率NTC热敏电阻是华巨电子工程师花费数年时间研制出来的专利产品,产品选用纳米材料等高科技产品作为原材料联合南京东南大学和理工大学等几所学校和科研院所联合研发的新一代抑制浪涌的功率型NTC热敏电阻,生产中采用新工艺新技术生产的新一代防浪涌NTC热敏电阻,SCD系列热敏电阻具有抑制浪涌能力强,最大稳态电流大,性能稳定,性价比高等特点。广泛应用于各种大功率电源,充电器,工业设备,汽车电子,航空航天领域,对于拟制浪涌冲,防止因电流浪涌损坏或者干扰设备的正常运行起到很好地保护作用。

1.应用范围:
    适用于大功率的转换电源、开关电源、UPS电源各类大功率照明灯具、电加热器的浪涌电流抑止。

2.特点:
    由高纯材料和特殊工艺生产出的大功率NTC热敏电阻芯片,具有在较大的稳态电流下持续工作的能力,是目前功率型NTC热敏电阻中,抑止浪涌电流能力最强、工作的稳态电流最大的品种之一。

3.外型结构和尺寸:





最近发现市场假冒华巨电子大功率NTC热敏电阻,给客户造成损失,请直接与我公司采购,谨防假冒。

4.产品标志说明:

Tmax

d±0.05

F 1 ±1

F 2 ±1.5

直引线

弯引线

Lmin

L 1 min

L 2 ±2

SCD-□R□□□

7

1.0

7.5/10

3

25

17/5

8

备注

a、□R□为额定零功率电阻值 1R5=1.5Ω
b 、17/5其中17表示打弯成型的长引线,5表示打弯成型的短引线

说明:若非特别指出,常用外形为Ⅰ型,即:引出线为长引直线

注:若非特别指出,R25的允许偏差为±20%。

5.主要技术参数

型号

R25

最大稳态电流

25℃下最大电流时近似电阻值

片径Φ

耗散系数

热时间常数

工作温度

(Ω)

(A)

(Ω)

(mm)

(mW/℃)

(S)

(℃)

芯片直径:(13-35)mm

-55~+250

SCD-10R01.7 10 1.7 0.031 5 8 60

SCD-20R01

20 1 0.47 5 8 60
SCD-1R09 1 9 0.032 13 13 63
SCD-1R39 1.3 9 0.042 13 13 63
SCD-1R59 1.5 9 0.043 13 13 63
SCD-2R58-13 2.5 8 0.048 13 13 63
SCD-3R08 3 8 0.052 13 13 63
SCD-4R07 4 7 0.068 13 13 63
SCD-5R07 5 7 0.078 13 13 63
SCD-6R06 6 6 0.090 13 13 63
SCD-7R06 7 6 0.098 13 13 63
SCD-8R06 8 6 0.104 13 13 63
SCD-10R06 10 6 0.126 13 13 63
SCD-12R05 12 5 0.146 13 13 63
SCD-15R04 15 4 0.155 13 13 63
SCD-16R04 16 4 0.158 13 13 63
SCD-20R04 20 4 0.192 13 13 63
SCD-30R3.5 30 3.5 0.237 13 13 63
SCD-47R03 47 3 0.340 13 13 63
SCD-60R2.5 60 2.5 0.420 13 13 63
SCD-120R2.5 120 2.5 0.994 13 13 63
SCD-2R58 2.5 8

0.086

15 21 75
SCD-1R310 1.3 10

0.034

15 22 75
SCD-1R510 1.5 10

0.036

15 22 75
SCD-2R59.5 2.5 9.5

0.044

15 22 75
SCD-3R09 3.0 9.0

0.046

15 22 75
SCD-5R08 5.0 8.0 0.058 15 22 75
SCD-6R07 6.0 7.0 0.069 15 22 75
SCD-7R07 7.0 7.0 0.078 15 22 75
SCD-8R07 8.0 7.0 0.084 15 22 75
SCD-10R07 10.0 7.0 0.098 15 22 75
SCD-12R06 12.0 6.0 0.116 15 22 75
SCD-15R06 15.0 6.0 0.125 15 22 75
SCD-16R06 16.0 6.0 0.129 15 22 75
SCD-20R06 20.0 6.0 0.136 15 22 75
SCD-30R05 30.0 5.0 0.165 15 22 75
SCD-47R04 47.0 4.0 0.357 15 22 75
SCD-121R2.5 120 2.5 0.652 15 22 75

SCD-0R716

0.7 16

0.026

20

29

110

SCD-1R016

1.0 16

0.027

20

29

110

SCD-1R020

1.0 20

0.020

20

29

113

SCD-1R515

1.5 15

0.030

20

29

110

SCD-2R014

2.0 14

0.035

20

29

110

SCD-2R512

2.5 12

0.060

20

29

110

SCD-2R513

2.5 13

0.055

20

29

110

SCD-2R515

2.5 15

0.046

20

29

110

SCD-3R012

3.0 12

0.040

20

28

110

SCD-4R012

4.0 12

0.043

20

28

110

SCD-4R712

4.7 12

0.046

20

28

110

SCD-5R010

5.0 10

0.049

20

29

110

SCD-5R012

5.0 12

0.047

20

29

110

SCD-6R011

6.0 11

0.052

20

29

110

SCD-6R810

6.8 10

0.055

20

29

110

SCD-7R010

7.0 10

0.075

20

28

110

SCD-10R08

10.0 8

0.085

20

29

110

SCD-12R07.5

12.0 7.5

0.112

20

29

110

SCD-15R07

15.0 7

0.123

20

29

110

SCD-18R07

18.0 7

0.122

20

29

110

SCD-20R06

20.0 6

0.132

20

29

110

SCD-20R07

20.0 7

0.122

20

29

110

SCD-0R522

0.5 22

0.017

25

30

130

SCD-0R722

0.5 22

0.018

25

30

130

SCD-1R519

1.5 19

0.024

25

30

130

SCD-2R018

2.0 18

0.026

25 30

130

SCD-2R516

2.5 16

0.029

25 30

130

SCD-3R015.5

3.0 15.5

0.032

25 30

130

SCD-4R015

4.0 15

0.039

25 30

130

SCD-4R714

4.7 14

0.044

25 30

130

SCD-5R014

5.0 14

0.047

25 30

130

SCD-6R812

6.8 12

0.061

25 30

130

SCD-7R011

7.0 11

0.064

25 30

130

SCD-8R010

8.0 10

0.079

25 30

130

SCD-10R010

10.0 10

0.084

25 30

130

SCD-12R09

12.0 9

0.102

25 30

130

SCD-15R08

15.0 8

0.117

25 30

130

SCD-18R08

18.0 8

0.125

25 30

130

SCD-20R08

20.0 8

0.132

25 30

130

SCD-0R530

0.5 30

0.013

30 40

190

SCD-1R030

1.0 30

0.014

30 40

190

SCD-1R525

1.5 25

0.016

30 40

190

SCD-2R023

2.0 23

0.019

30 40

190

SCD-2R520

2.5 20

0.023

30 40

190

SCD-3R019.5

3.0 19.5

0.026

30 40

190

SCD-4R019

4.0 19

0.031

30 40

190

SCD-4R718

4.7 18

0.035

30 40

190

SCD-5R017

5.0 17

0.037

30 40

190

SCD-6R816

6.8 16

0.043

30 40

190

SCD-7R015

7.0 15

0.044

30 40

190

SCD-8R014

8.0 14

0.049

30 40

190

SCD-10R013

10.0 13

0.056

30 40

190

SCD-12R012

12.0 12

0.067

30 40

190

SCD-15R011

15.0 11

0.078

30 40

190

SCD-18R010

18.0 10

0.092

30 40

190

SCD-20R09

20.0 9

0.113

30 40

190

SCD-0R532

0.5 32

0.010

35 55 280

SCD-1R032

1.0 32

0.011

35 55 280

SCD-1R528

1.5 28

0.013

35 55 280

SCD-2R025

2.0 25

0.017

35 55 280

SCD-2R523

2.5 23

0.020

35 55 280

SCD-3R022

3.0 22

0.023

35 55 280

SCD-4R021

4.0 21

0.026

35 55 280

SCD-4R720

4.7 20

0.029

35 55 280

SCD-5R019

5.0 19

0.030

35 55 280

SCD-6R818

6.8 18

0.035

35 55 280

SCD-7R017

7.0 17

0.037

35 55 280

SCD-8R016

8.0 16

0.041

35 55 280

SCD-10R015

10.0 15

0.045

35 55 280

SCD-12R014

12.0 14

0.051

35 55 280

SCD-15R013

15.0 13

0.060

35 55 280

SCD-18R011

18.0 11

0.072

35 55 280

SCD-20R010

20.0 10

0.089

35 55 280

注:若非特别指出,R25的允许偏差为±20%。

SG系列

型号 华巨替代型号 R25 最大稳态电流 25℃下最大电流时 近似电阻值 片径Φ 耗散系数 热时间 常数 工作温度
(Ω) (A) (Ω) (mm) (mW/℃) (S) (℃)

芯片直径:(13-35)mm

SG130 SCD-2R57

2.5

7

0.081

15 27 75

-55~+250

SG200 SCD-5R07

5.0

7

0.056

15 27 75
SG40 SCD-10R08

10.0

8

0.085

20 29 110
SG64 SCD-7R10

7

10

0.075

20

28

110
SG150 SCD-2R515

2.5

10

0.050 20

29

110

SG26 SCD-5R010 5.0 12

0.047

20

29

110

SG32 SCD-4R014

4.0

14

0.040 25 30 130
SG160 SCD-2R515 2.5 15

0.046

20

29

110

SG110 SCD-2R518 2.0 18

0.026

25 30

130

SG100 SCD-1R020 1.0 20

0.020

20

29

113

SG420 SCD-2R023 2.0 23

0.019

30 40

190

SG260 SCD-0R530 0.5 30

0.013

30 40

190

SG405 SCD-1R030 1.0 30

0.014

30 40

190



MS系列





型号 华巨替代型号 R25 最大稳态电流 25℃下最大电流时 近似电阻值 耗散系数 热时间 常数 工作温度
(Ω) (A) (Ω) (mW/℃) (S) (℃)

芯片直径:(13-35)mm

MS15 40004 SCD-40R04 40 4

0.330

27 75

-55~+250

SL22 0R516 SCD-0R516 0.5 16 0.024 29 110
SL22 0R712 SCD-0R712 0.7 12 0.033 29 110
SL22 1R020 SCD-1R020 1.0 20 0.020 29 110
SL22 2R018 SCD-2R018 2.0 18 0.026 30 130
SL22 2R510 SCD-2R510 2.5 10 0.070 29 110
SL22 2R515 SCD-2R515 2.5 15 0.046 29 130
SL22 4R014 SCD-4R014 4.0 14 0.039 30 130
SL22 5R012 SCD-5R012 5.0 12 0.047 29 110
SL22 10008 SCD-10R08 10 8 0.085 29 110
MS22 20005 SCD-20R05 20 5 0.136 27 75
MS22 30005 SCD-30R05 30 5 0.165 27 75
MS32 2R025 SCD-2R025 2.5 25 0.020 55 280
MS32 5R020 SCD-5R020 5.0 20 0.029 55 280
MS35 5R025 SCD-5R025 5.0 25 0.022 55 280
MS32 7R015 SCD-7R015 7.0 15 0.044 40

190

MS25 10010 SCD-10R010 10 10

0.084

30 130
MS32 10015 SCD-10R015 10 15 0.045 55 280
MS32 15012 SCD-15R012 15 12

0.060

55 280
MS32 20008 SCD-20R08 20 8

0.132

30 130
MS32 20010 SCD-20R010 20 10 0.090 55 280
SL32 0R530 SCD-0R530 0.5 30 0.013 40

190

SL32 1R030 SCD-1R030 1.0 30 0.014 40

190

SL32 1R032 SCD-1R032 1.0 32 0.011 55 280
SL32 2R023 SCD-2R023 2.0 23 0.019 40

190

SL32 10015 SCD-10R015 10 15 0.045 55 280
AS32 2R025 SCD-2R025 2.0 25 0.017 55 280
AS35 20010 SCD-20R010 20 10 0.089 55 280

本厂亦提供功率型NTC芯片

5.外型结构和尺寸:(mm)

D
+1
-2

Tmax

d±0.05

F 1 ±1

F 2 ±1.5

直引线

弯引线

Lmin

L 1 min

L 2 ±2

SC-□D5

6.5

5

0.6/0.45

5/2.5

3

25

17/5

8

SC-□D7

8.5

5

0.6

5

3

25

17/5

8

SC-□D9

10.5

5.5

0.8/0.6

7.5/5

5/3

25

17/5

8

SC-□D11

12.5

5.5

0.8

7.5/5

5/3

25

17/5

8

SC-□D13

14.5

6

0.8

7.5

5

25

17/5

8

SC-□D15

16.5

6

0.8

10/7.5

5

25

17/5

8

SC-□D20

21.5

7

1.0

10/7.5

/

25

/

/

SC-□D25

26.5

8

1.0

10

/

25

/

/

备注

a、□为额定零功率电阻值
b 、17/5其中17表示打弯成型的长引线,5表示打弯成型的短引线

说明:若非特别指出,常用外形为Ⅱ型,即:引出线为打弯成型的长引线。

6.主要技术参数

型号

R25

最大稳态电流

最大电流时近似电阻值

耗散系数

热时间常数

工作温度

(Ω)

(A)

(Ω)

(mW/℃)

(S)

(℃)

SC-5D5

5

1.0

0.353

6

20

-55~+200

SC-8D5

5

0.8

0.580

6

20

SC-10D5

10

0.7

0.771

6

20

SC-16D5

16

0.5

1.27

6

18

SC-22D5

22

0.5

1.56

6

18

SC-60D5

60

0.5

1.87

6

18

SC-100D5

100

0.2

4.89

6

18

SC-200D5

200

0.1

6.259

6

18

SC-5D7

5

2

0.283

10

30

SC-8D7

8

1

0.539

9

28

SC-10D7

10

1

0.616

9

27

SC-12D7

12

1

0.816

9

27

SC-16D7

16

0.7

1.003

9

27

SC-22D7

22

0.6

1.108

9

27

SC-33D7

33

0.5

1.485

10

28

SC-200D7

200

0.2

6.233

11

28

SC-3D9

3

4

0.120

11

35

SC-4D9

4

3

0.190

11

35

SC-5D9

5

3

0.210

11

34

SC-6D9

6

2

0.315

11

34

SC-8D9

8

2

0.400

11

32

SC-10D9

10

2

0.458

11

32

SC-12D9

12

1

0.652

11

32

SC-16D9

16

1

0.802

11

31

SC-20D9

20

1

0.864

11

30

SC-22D9

22

1

0.950

11

30

SC-30D9

30

1

1.022

11

30

SC-33D9

33

1

1.124

11

30

SC-50D9

50

1

1.252

11

30

SC-60D9

60

0.8

1.502

11

30

SC-80D9

80

0.8

2.010

11

30

SC-100D9

100

0.8

3.00

11

30

SC-120D9

120

0.8

3.015

11

30

SC-200D9

200

0.5

5.007

11

32

SC-400D9

400

0.2

9.852

11

32

SC-2.5D11

2.5

5

0.095

13

43

SC-3D11

3

5

0.100

13

43

SC-4D11

4

4

0.150

13

44

SC-5D11

5

4

0.156

13

45

SC-6D11

6

3

0.240

13

45

SC-8D11

8

3

0.255

14

47

SC-10D11

10

3

0.275

14

47

SC-12D11

12

2

0.462

14

48

SC-16D11

16

2

0.470

14

50

SC-20D11

20

2

0.512

15

52

SC-22D11

22

2

0.563

15

52

SC-30D11

30

1.5

0.667

15

52

SC-33D11

33

1.5

0.734

15

52

SC-50D11

50

1.5

1.021

15

52

SC-60D11

60

1.5

1.215

15

52

SC-80D11

80

1.2

1.656

15

52

SC-100D11

100

1.0

1.890

15

52

SC-120D11

120

1.0

2.406

15

54

SC-1.3D13

1.3

7

0.062

13

60

SC-1.5D13

1.5

7

0.073

13

60

SC-2.5D13

2.5

6

0.088

13

60

SC-3D13

3

6

0.092

14

60

SC-4D13

4

5

0.120

15

67

SC-5D13

5

5

0.125

15

68

SC-6D13

6

4

0.170

15

65

SC-7D13

7

4

0.188

15

65

SC-8D13

8

4

0.194

15

60

SC-10D13

10

4

0.206

15

65

SC-12D13

12

3

0.316

16

65

SC-15D13

15

3

0.335

16

60

SC-16D13

16

3

0.338

16

60

SC-20D13

20

3

0.372

16

65

SC-30D13

30

2.5

0.517

16

65

SC-47D13

47

2

0.810

17

65

SC-120D13

120

1.5

2.124

16

65

SC-1.3D15

1.3

8

0.048

18

68

SC-1.5D15

1.5

8

0.052

19

69

SC-3D15

3

7

0.075

18

76

SC-5D15

5

6

0.112

20

76

SC-6D15

6

5

0.155

20

80

SC-7D15

7

5

0.173

20

80

SC-8D15

8

5.5

0.178

20

80

SC-10D15

10

5.0

0.180

20

75

SC-12D15

12

4.8

0.250

20

75

SC-15D15

15

4.5

0.268

21

85

SC-16D15

16

4.5

0.276

21

70

SC-20D15

20

4.0

0.288

17

86

SC-30D15

30

3.5

0.438

18

75

SC-47D15

47

3.0

0.680

21

86

SC-50D15

50

3.0

0.695

21

87

SC-120D15

120

2.5

1.652

22

87

SC-0.7D20

0.7

12

0.018

25

112

SC-1D20

1

9.5

0.020

23

112

SC-1.3D20

1.3

9

0.037

24

113

SC-2D20

2

8.2

0.040

25

113

SC-3D20

3

8

0.055

24

113

SC-5D20

5

7

0.087

23

112

SC-6D20

6

6

0.113

25

114

SC-8D20

8

6

0.142

25

115

SC-10D20

10

6

0.162

24

113

SC-12D20

12

5

0.195

24

114

SC-16D20

16

5

0.212

25

113

SC-30D20

30

4

0.212

25

114

SC-0.7D25

0.7

13

0.014

30

151

SC-1D25

1

11

0.020

30

151

SC-1.5D25

1.5

10

0.027

30

152

SC-2D25

2

9.5

0.028

30

152

SC-3D25

3

8.5

0.044

32

150

SC-4D25

4

8

0.047

32

150

SC-5D25

5

8

0.070

32

151

SC-6D25

6

7.5

0.090

30

151

SC-8D25

8

7

0.114

33

151

SC-10D25

10

7

0.130

32

150

SC-12D25

12

6

0.156

32

150

SC-16D25

16

6

0.160

35

152

注:若非特别指出,R25的允许偏差为±20%

关于该条商务信息,我有如下留言:
请您注意:
·遵守中华人民共和国的各项有关法律法规
·承担一切因您的行为而导致的法律责任
·本网留言板管理人员有权删除其管辖的留言内容
·您在本网的留言内容,本网有权在网站内转载或引用
·参与本留言即表明您已经阅读并接受上述条款
用户名: 密码: 匿名留言   免费注册电源在线网会员,获取更多服务!立刻注册
免责声明:以上所展示的信息由会员自行提供,内容的真实性、准确性和合法性由发布会员负责。电源在线对此不承担任何保证责任。
企业商柜
