FC-RX型高压滤波补偿装置

点击查看原图
信息类型:跳蚤市场    所属类别:测试仪器
地区城市:河北省 -保定市 更新时间:2014-6-8 20:04:06
联 系 人: 王经理 有效期限:2015-6-7 8:46:31
公司名称:满城县瑞祥电力设备有限公司
电子信箱:rxdl@0312rx.com    联系电话:0312-7163396
详细描述

设备简介

FC-RX 型滤波补偿装置主要应用于高压(6KV、10KV)需要谐波治理的电力系统,设备采用大容量电抗器、电容器、放电线圈和无感电阻适当组合成LC滤波回路(单调谐滤波回路、高通滤波回路),该回路与谐波源并联。在实际设计中根据谐波电流的成份,大小以及无功需求情况进行设计,通过精确的仿真和计算,使得该滤波装置向谐波提供一个低阻抗通道。

根据现场实际情况,可采用单凋谐回路,高通滤波回路组成一个滤波系统,对系统中要谐波成份进行滤除,同时满足无功补偿的要求。单调谐滤波回路针对电网特征谐波进行滤除,能够将谐波完全或大部分吸收,使系统电压的畸变减小;而对于基波频率(50Hz),滤波装置可向系统提供无功功率以提高功率因数,达到无功补偿的效果。高通滤波回路在高于某个频率之后有很宽的频带范围,用来吸收若干较高频率的高次谐波,达到滤波效果,同时补偿无功功率减少电压畸变。采用微机综合自动保护装置,实时跟踪系统变化,使设备安全可靠运行。

主要特点

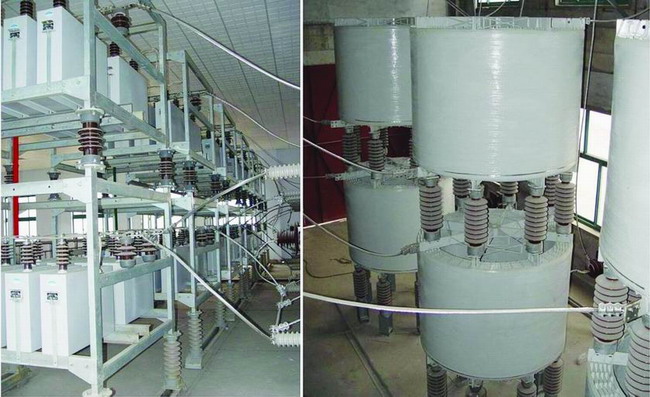

1.滤波电容器组由多台电容器单元组成,单台滤波电容器采用单相结构以便分相调谐。滤波电容器采用全膜复合介质,具有体积小,损耗小,运行温度低等特点。
2.滤波电抗器采用单相干式空芯结构,电感值±5%连续可调,电抗器可采用"一"字形或"品"字形水平安装。
3.滤波成套装置的结构形式灵活,可采用柜式或构架式,采用构架式结构时,整套装置用围栏隔离。
4.滤波装置设计为人工和自动两种控制方式,使操作简便安全。
5.根据用户系统要求,有效滤除电网高次谐波、补偿无功功率、改善电压质量。

设备规范

工作电压:6KV、10KV
工作频率:工频50Hz
调谐频率:  5次、7次、11次、13次及以上
环境温度: -25~+40°C
海拔高度: <=2000m
环境湿度:相对湿度<=85%(25℃)
安装地点:无剧烈振动,地面倾斜部超过5°
空气质量:无腐蚀性气体,无导电尘埃,无易燃易爆气体。
订货须知
电力系统图、系统短路容量、变压器容量、接线方式等
负荷电力系统状况,如额定电压、电流、容量、有功功率及功率因数。
谐波源种类特点及谐波含量,如电压含谐波有率、电流含谐波有率、电压波动情况等。
需要到达的功率因数
结构形式(柜式、构架式)
柜体尺寸与颜色
安装地点(户内、户外)
交货日期       其他要求
