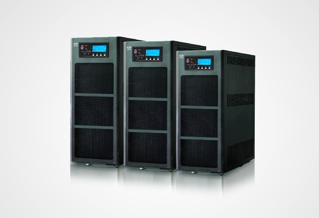

高频在线式10~80KVA
10~80KVA系列三相高频中功率UPS采用纯在线式双转换结构和先进的 DSP控制技术,配合使用大功率器件IGBT及SCR,在稳定、先进、高效 的数字/模拟混合技术基础上,设计出的集数字化、信息化、网络化为一体的大容量正弦波在线式高智能型UPS。
广泛应用于中小型数据中心、网络管理中心、企业服务器机房。
产品特点
●极强的负载适应能力
●输入电压范围宽,可以接驳各种发电机
●成熟的工频在线双转换提供极高可靠性
●完善的充电管理
●大屏中文显示,完善的通讯接口
●输出隔离变压器耐冲击并隔离电网干扰
●直流启动
●来电自动重启(停电电池放空)
●ECO运行模式效率高达95%
| 高频10-80KVA(技术指标) | |||||||
| 型号 | RDHI3310 | RDHI3315 | RDHI3320 | RDHI3330 | RDHI3340 | RDHI3360 | RDHI3380 |
| 容量 | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA | 60KVA | 80KVA |
| 主路输入 | |||||||
| 输入电压 | 380V/400V/415V(线电压), 50/60Hz | ||||||
| 输入方式 | 3Pn+N+PE | ||||||
| 功率因数 | >0.99 | ||||||
| 电流畸变率 | THDi<3% | ||||||
| 电压范围 | +25%~-40% | ||||||
| -20%~-40%, 带载能力在100%至70%之间线性降额 | |||||||
| 频率范围 | 40-70HZ | ||||||
| 旁路输入 | |||||||
| 输入电压 | 380V/400V/415V | ||||||
| 电压范围 | -20% ~ +15% | ||||||
| 频率范围 | ±3Hz (可设置±15%) | ||||||
| 输出 | |||||||
| 电压精度 | ±1% | ||||||
| 动态电压瞬变 | 5%(0~100% 负载变化) | ||||||
| 电压畸变率 | THD<1%(线性负载),THD<3%(非线性负载) | ||||||
| 功率因数 | 0.9 | ||||||
| 频率跟踪范围 | 50/60Hz±3Hz, (可设置±15%) | ||||||
| 频率精度 | ±0.01% | ||||||
| 三相相位精度 | 120°±0.5° | ||||||
| 电压不平衡度 (100%不平衡负载)  |
±3% | ||||||
| 频率跟踪速率 | 0.5Hz/s 至 5Hz/s, (可设置) | ||||||
| 峰值比 | 3:01 | ||||||
| 过载能力 | 105%,长期工作 | ||||||
| 110%,1小时后转旁路 | |||||||
| 125%,10分钟后转旁路 | |||||||
| 150%,1分钟后转旁路 | |||||||
| >150%,200ms后转旁路 | |||||||
| 旁路过载能力 | 135%,长期工作 | ||||||
| 135% ~ 150%, 6分钟 | |||||||
| 负载>180%,工作时间长于100ms | |||||||
| 系统 | |||||||
| 系统效率 | 正常模式: 95% | ||||||
| 经济模式: 98% | |||||||
| 电池模式效率 | 95% | ||||||
| 电池配置 | 12V,40节(32~44节可设置) | ||||||
| 显示 | LCD+LED+键盘 | ||||||
| EMI | IEC62040-2 | ||||||
| 绝缘电阻 | >2M (500VDC) | ||||||
| 绝缘强度 | (输入输出对地)2820Vdc,漏电流小于3.5mA,1分钟无飞弧 | ||||||
| 浪涌保护 | 达到IEC60664-1规定的Ⅳ类安装位置要求,即承受1.2/50us+8/20us混合波能力不低于6KV/3KA | ||||||
| 防护等级 | IP20 | ||||||
| 通信接口 | RS232,RS485,干接点,SNMP卡,EPO,发电机接口 | ||||||
| 接线方式 | 支持上下进线 | ||||||
| 工作温度 | 0-40℃ | ||||||
| 相对湿度 | 0-95%(无凝露) | ||||||
| 噪音(dB) | <55dB | ||||||
| 重量(KG) | 43 | 46 | 46 | 60 | 93 | 150 | 150 |
| 尺寸(W*D*H)(mm) | 280*731*668 | 320*781*788 | 540*764*1100 | 600*850*1350 | |||
