RCC变换器原理与应用(图)
2006/7/31 10:20:47 电源在线网
RCC(RINGING CHOKE CONVERTER)是一种非定频电源，在国内有很多场合应用。
1. 开关电源的自激振荡状态

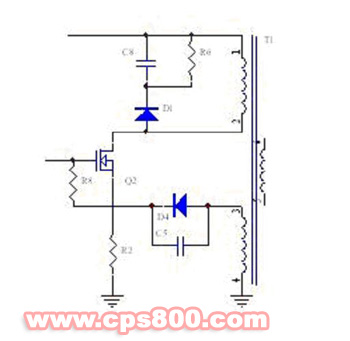

220V市电压整流滤波电路产生的300V直流电压分两路输出：一路通过开关压器T1初级绕组加到开
关管Q2的漏极（D极）；另一路通过启动电阻R1加到开关管Q2栅极（G极），使Q2导通。开关管Q2导通后，其集成电极流在开关变压器T1初级组上产生○1正、○2负的感应电动势。由于互感，T1正反馈绕组相应产生○3正、○4负的感应电动势。于是T1○3脚上的正脉冲电压通过C5、R8加到Q2的G极与源极（S极）之间，使Q2漏极电流进一步增大，于是开关管Q2在正反馈雪崩过程的作用下，迅速进入饱和状态。
开关管Q2在饱和期间，开关变压器T1次级绕组所接的整流滤波电路因感应电动势反相而截止，于是电能便以磁能的方式存储在T1初级绕组内部。由于正反馈雪崩过程时间极短，定时电容C5来不及充电（等效于短路）。在Q2进入饱和状态后，正反馈绕组上的感应电压对C5充电，随着C5充电的不断进行，其两端电位差升高。于是Q2以导通回路被切断，使Q2退出饱和状态。
开关管Q2退出饱和状态后，其内阻增大，导致漏极电流进一步下降。由于电感中的电流不能突变，于是开关变压器T1各个绕组的感应电动势反相，正反馈绕组○3端负的脉冲电压与定时电容C5所充的电压叠加后，使Q2迅速截止。
开关管Q2在截止期间，定时电容C5放电，以便为下一个正反馈电压（驱动电压）提供电路，保证开关管Q2能够再次进入饱和状态。同时，开关变压器T1初级绕组存储的能量耦合到次级绕组并通过整流管整流后，向滤波电容提供能量。
当初级绕组的能量下降到一定值时，根据电感中的电流不能突变的原理，初级绕组便产生一个反铅电动势，以抵抗电流的下降，该电流在T1初级绕组产生○1正、○2负的感应电动势。T1○3脚感生和正脉冲电压通过正反馈回路，使开关管Q2又重新导通。因此，开关电源电路便工作在自激振荡状态。
通过以上介绍可知，在自激振荡状态，开关管的导通时间由定时电容C5充电时间决定；开关管截
止时间，由C5放电时间决定。
在开关管Q2截止期间，开关变压器T1初级绕组存储的能量经次级绕组的耦合，二极管整流供负载。
1. 开关电源的自激振荡状态
220V市电压整流滤波电路产生的300V直流电压分两路输出：一路通过开关压器T1初级绕组加到开
关管Q2的漏极（D极）；另一路通过启动电阻R1加到开关管Q2栅极（G极），使Q2导通。开关管Q2导通后，其集成电极流在开关变压器T1初级组上产生○1正、○2负的感应电动势。由于互感，T1正反馈绕组相应产生○3正、○4负的感应电动势。于是T1○3脚上的正脉冲电压通过C5、R8加到Q2的G极与源极（S极）之间，使Q2漏极电流进一步增大，于是开关管Q2在正反馈雪崩过程的作用下，迅速进入饱和状态。
开关管Q2在饱和期间，开关变压器T1次级绕组所接的整流滤波电路因感应电动势反相而截止，于是电能便以磁能的方式存储在T1初级绕组内部。由于正反馈雪崩过程时间极短，定时电容C5来不及充电（等效于短路）。在Q2进入饱和状态后，正反馈绕组上的感应电压对C5充电，随着C5充电的不断进行，其两端电位差升高。于是Q2以导通回路被切断，使Q2退出饱和状态。
开关管Q2退出饱和状态后，其内阻增大，导致漏极电流进一步下降。由于电感中的电流不能突变，于是开关变压器T1各个绕组的感应电动势反相，正反馈绕组○3端负的脉冲电压与定时电容C5所充的电压叠加后，使Q2迅速截止。
开关管Q2在截止期间，定时电容C5放电，以便为下一个正反馈电压（驱动电压）提供电路，保证开关管Q2能够再次进入饱和状态。同时，开关变压器T1初级绕组存储的能量耦合到次级绕组并通过整流管整流后，向滤波电容提供能量。
当初级绕组的能量下降到一定值时，根据电感中的电流不能突变的原理，初级绕组便产生一个反铅电动势，以抵抗电流的下降，该电流在T1初级绕组产生○1正、○2负的感应电动势。T1○3脚感生和正脉冲电压通过正反馈回路，使开关管Q2又重新导通。因此，开关电源电路便工作在自激振荡状态。
通过以上介绍可知，在自激振荡状态，开关管的导通时间由定时电容C5充电时间决定；开关管截
止时间，由C5放电时间决定。
在开关管Q2截止期间，开关变压器T1初级绕组存储的能量经次级绕组的耦合，二极管整流供负载。
