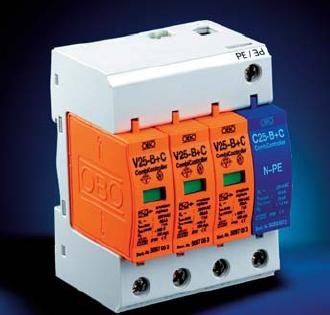

OBOV25-B+C/3+NP防雷器
详细描述
|
| 特性一览表 V 25-B+C |
使用优点 |
| 带标志端子,安装简便 |
可以应付频繁的电涌电流的冲击 |
| B+C联合保护器，应用于建筑物整体空间较小的场合 |
只在总配电柜内安装一套保护器 |
| 可插拔式部件 |
保护器模块损坏后可以带电插拔更换 |
| 内部连接的保护器底座，1到4片的底座及模块数 |
容易安装 |
热感断路器和视窗指示装置
|
对保护器的工作状态一目了然 |
| 带NPE火花间隙模块的保护器 |
使用范围广（适用于TN、TT和IT电网），
结构更安全 |
| V 25-B+C/NPE 具有反向插入保护 |
保证保护器模块简单、专业的安装 | |
|
|
|
技术参数
B+C级电涌保护器
型号 |
V 25-B+C |
| 150 |
280 |
385 |
最大持续操作电压 UC AC
（最大允许操作电压） UC DC |
150 V~
200 V~ |
280 V~
350V~ |
385 V~
505 V~ |
| 雷电保护区 |
0→2 |
等级－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2
－按照IEC 61643-1 |
B+C
Ⅰ级→Ⅱ级 |
| 测试标准 |
IEC 61643-1,prEN 61643-1,
E DIN VDE 0675-6:1989-11 and Part 6/A1 |
按照DIN VDE 0675 Part 6 A1+A2的测试电流
标称放电电流 In（8/20） |
40 kA |
整体最大放电电流 Imax（8/20）
V 25-B+C/1
V 25-B+C/2
V 25-B+C/3
V 25-B+C/4 |
60 kA
100 kA
150 kA
200 kA |
|
电涌电压测试（10/350）（按照IEC 61312-1(02.95)设定的雷电流参数）
脉冲电流 Iimp
电量 Q
单位能量 W/R |
8 kA
4 As
16 kJ/Ω |
7 kA
3.5 As
12 kJ/Ω |
7 kA
3.5 As
12 kJ/Ω |
1 kA(8/20)时的电压保护水平 Up
5 kA(8/20)时 Up
In时 Up |
≤450 V
≤500 V
≤600 V |
≤650 V
≤700 V
≤900 V |
≤1.0 kV
≤1.2 kV
≤1.5 kV |
| 响应时间 TA |
<25 ns |
| 短路耐受能力25 kA时的最大后备保险丝 |
60 A gl/gG |
| 连接线橫截面积 |
2.5-25 mm2（多股软线，连接端加护套）
2.5-35 mm2（单股、多股线） |
| 安装位置 |
35 mm导轨（符合EN 50022） |
| Ip等级 |
IP 20 |
| 温度范围 υ |
-40℃到+85℃ |
| |
|
模块NPE
标称电压 UN |
C 25-B+C/NPE
230 V/50-60 HZ |
100 V下的绝缘电阻 Rins
浪涌电压测试（10/350）－根据IEC 61312-1(02.95)规定的雷电参数
峰值电流 Iimp
电量 Q
单位能量 W/R
标称放电电流 In（8/20）
电压保护水平 Up
响应时间 tA
UC下的后续电流 IF
温度范围 υ |
>10 GΩ
25 kA
12.5 As
160 kJ/Ω
50 kA
<1.2 kV
<100 ns
100 Arms
-40℃到+85℃ | | |
