并网光伏逆变器测试负载柜是由北京群菱专业生产，并网光伏逆变器测试负载柜已获得多项专利技术，满足光伏并网逆变器的出厂试验、型式试验、鉴定试验。逆变器检测平台已经成功能应用于多家光伏逆变器鉴定实验室。
光伏逆变器作为光伏电站的重要组成部分，其安全和性能一直受到制造厂商和光伏电站业主方的关注，近期国家认证认可监督管理委员会（CNCA）发布了新版光伏逆变器标准CNCA/CTS 0004-2009A《光伏并网发电专用逆变器技术条件》，对逆变器的检测和认证要求都带来了新的技术要求。

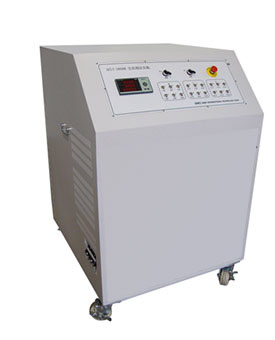

并网光伏逆变器测试负载柜
中国唯一专业生产孤岛试验检测装置,可根据以下检测标准要求定制：1、IEC62116-2008标准； 2、北京鉴衡CGC/GF001新标准； 3、德国TUV认证用最新标准 DIN VDE 0126-3； 4、美规IEEE1547/IEEE1547.1标准； 5、澳规AS4777 标准；可根据以上各标准生产光伏并网逆变器孤岛试验检测装置，为用户量身定制，满足不同现场测试需要。
根据2009年8月3日北京鉴衡认证中心发布的CGC/GF001：2009《400V 以下低压并网光伏发电专用逆变器技术要求和试验方法》，根据IEC62116《光伏并网系统用逆变器防孤岛测试方法》的相关要求，并网逆变器产品必须严格进行出厂试验和型式试验，专用标准IEEE Std. 2000-929 和UL1741也规定要求，所有的并网逆变器必须具有防孤岛效应的功能。
并网光伏逆变器测试负载柜满足并网逆变器的防孤岛效应保护试验、过载保护试验、过流保护试验，功率因素测定试验，工作效率测量试验，并网电流谐波试验，ACLT是并网逆变器综合性能测定必不可少的检测工具，也是中国唯一应用于并网逆变器产品出厂试验、型式试验、防孤岛保护试验的专业检验仪器。
ACLT内置有纯阻性负载、感性负载、容性负载；三相负载功率独立控制，三相输入电压不平衡时也能精确调试出交流谐振点；功率输入采用分段式组合控制，可以任意组合模拟各种功率负荷，满足并网逆变器满负载检测需要，精确模拟交流用电设备谐振发生，有效检测并网逆变器防孤岛保护功能。
并网光伏逆变器测试负载柜：RLC交流测试负载，模拟谐振发生，当谐振发生时，感性电流=容性电流=阻性电流，负载品质因数Q值=1（美标Q值原为2.5,现也改为1）；三相电压不平衡时，也能精确快速调试出每一相谐振点，科学检测光伏并网逆变器防孤岛保护功能及工作效率、供电性能，是生产车间、实验室、安装调试、科研开发必备的检测工具。
ACLT并网逆变器试验检测装置完全满足并网逆变器产品在出厂试验、型式试验和防孤岛保护试验的相关测试要求，目前已广泛应用于并网逆变器生产企业、并网逆变器的科研开发、并网逆变器检测鉴定机构、高校电气实验室、产品验收及日常维护测试领域。
一、并网光伏逆变器测试负载柜的突出应用：
1、模拟交流用电设备谐振发生，有效精确检测并网逆变器防孤岛效应保护功能。
2、检测各种逆变器的工作效率、满负载运行最大输出功率及带载能力。
3、模拟各类复杂工作环境，检测逆变器在各种环境下的综合工作性能状况。
4、应用于使用单位对并网逆变器的产品验收及日常维护检测，全面科学检测各种逆变器供电能力，
并精确提供检测报告。
5、应用于并网逆变器出厂检验、型式试验、生产调试、科研开发、实验室电气试验、权威机构鉴定检测等领域。
二、ACLT并网逆变器防孤岛保护试验检测装置的主要功能：
(1) ABC三相感性电流及ABC三相容性电流值直接分别独立显示于控制面板，谐振点症状直接显示于面板上。
(2) 内置的阻性负载、感性负载及容性负载最小标准功率为0.01K，步进幅度0.01K，负荷功率连续可调，可精确模拟交流谐振发生及满足逆变器防孤岛保护功能检测需要。
(3) ABC三相感性电流及ABC三相容性电流值的最大分辨率为1mA。
(4) 内置电感采用磁路式可控式的负载电抗器，满足220V50Hz工况下0.01KVA功率调节要求，满足长时间加载测试过程电感阻抗功率不会发生变化。
(5) 内置电容采用UL认证的标准CBB电容器，满足220V50Hz工况下0.01KVAR功率调节要求，满足长时间加载测试过程电容阻抗功率不会发生变化。
(6) 内置电容负载每一支路必须增加有防短路专用保护电路模块，避免电容器元件在测试过程发生短路烧毁主机。
(7) ABC三相阻性负载、感性负载、容性负载的功率，可以分相独立控制及调节，满足三相电压不平衡条件下精确调节交流谐振点。
(8) 可根据性能参数检测要求，可以通过操作面板或远程控制台设置相应的功率，任意组合、设定放电功率。
(9) 主机采用电子电路控制，具有温度过热自动报警保护功能：由于特殊原因出现过热时，可自动切断负载。
(10) 采用LCD液晶面板可同时显示电压、电流值、功率因数、频率、有功功率、无功功率等，也可显示电压、电流波形。可以将测量数据上传到PC机上并实现对检测过程记录存储功能。
(11) 新型功耗组件，功率密度高，无红热现象，整机由阻性负载、感性负载和容性负载三部分组成。
(12) 功率输入连续可调。负载采用耗能方式工作，散热采用强制风冷方式。
(13) 检测过程的测量数据可以记录并保存到远程PC机上（控制室）。
(14) 配备后台分析软件，测量数据可以导成WORD和EXCLE格式的检测报告。
(15) ABC三相电压、ABC三相电流具有最大值、最小值自动记录存储功能；
(16) 主机具有电压谐波检测功能，具有电流谐波检测功能，能以柱状图方式直观显示谐波含量。
(17) 满足三相380V并网逆变器性能检测需要，同时满足单相220V小功率并网逆变器测试需要。
(18) 可以在远程控制并调节RLC功率负荷（控制室操作台上调节）。
(19) 并网逆变器输出的三相电压不平衡时，也能精确调试模拟谐振点发生，精确检测并网逆变器防孤岛效应保护功能。

三、并网光伏逆变器测试负载柜的技术参数：
(1) 主机由阻性负载、感性负载和容性负载三部分组成。功率因数±0.3～1可调整。
(2) RLC三部分负载负荷由ABC三相独立控制开关实现连续可调。
(3) 阻性、感性、容性部分均可自由组合，最小步进幅度10W，满足精确调试谐振点。
(4) 配备远程控制台，控制台与孤岛检测装置主机距离为30米。（可选配）
(5) 为防止误操作导致并网逆变器过载烧机故障，要求远程控制台上的功率调节按键可关闭锁定。
(6) 适用环境温度范围：－10～+50℃。
(7) 接入负载电压： 三相AC380V/50Hz（线电压380V，相电压220V）。
(8) 接线方式：三相四线制AC380V，或单相AC220V接入均满足检测需要。
(9) 电压精度为±0.5%、电压分辨率为0.1V。
(10) 频率测量范围为40-65Hz。
(11) 电流测量范围0-500A。
(12) 冷却方式：风冷。工作电源：交流220V/50Hz或交流380V/50Hz。
(13) ACLT机箱本身带有控制面板，并带有RS232接口，主机和计算机相连接，并通过相关软件实现主机的测量数据传到远程PC机中进行分析处理。
(14) PC机软件可显示本次测试中的最大功率值，峰峰值。
