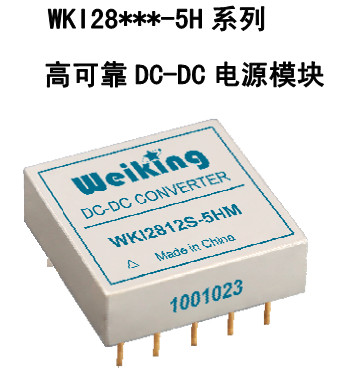

高可靠 DC-DC 电源模块 WKI28***-5H 系列



主要特点：
高可靠、小型化
输入电压：16VDC～40VDC
输出功率：5W
禁止功能
短路保护
输入输出光电隔离
双列直插式全金属密封

概述：
WKI28***-5H系列DC-DC电源模块采用混合集成工艺、浅腔式双列直插式金属全密封结构，是航空、航天、军用电子等高可靠应用领域的理想选择。本系列包含单路输出：5V、5.2V、12V、15V；
双路输出：±5V、±12V、±15V；共计7个型号，输出功率均为5W。输入电压范围为16VDC～40VDC，工作频率约为430KHz。有禁止、输出过流/短路保护等功能。

极限参数：
输出功率：                5W
工作温度(壳温):          -55℃～105℃（M）/-40℃～85℃（E/I）
存储温度范围:            -55℃～125℃（M/E/I）
焊接温度(焊接时间 10S)： 300℃

型号	产品 资料	输入 电压	输出 电压	输出 电流	输出 功率	效率	源 效应	负载 效应	输出 电压纹波	封装尺寸 L*W*H	工作温度
单位		V	V	A	W	%	mV	mV	mVpp	mm	℃
WKI2805S-5H	2013.1.10	16~40	5	1	5	75	10	10	30	27.23*27.23*8.5	E/I级 -40~85 M级 -55~105
WKI2812S-5H			12	0.417	5	77	10	10	30
WKI2815S-5H			15	0.333	5	77	10	10	30
WKI285R2S-5H			5.2	0.96	5	75	10	10	30
WKI2805D-5H			±5	±0.5	5	76	10	10	30
WKI2812D-5H			±12	±0.208	5	76	10	10	30
WKI2815D-5H			±15	±0.167	5	78	10	10	30
