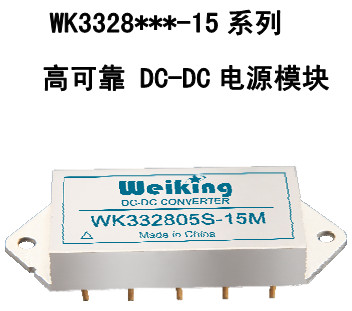

高可靠 DC-DC 电源模块 WK3328***-15 系列

概述：
WK3328***-15 系列 DC-DC 电源模块采用混合集成工艺、浅腔式双列直插式金属全密封结构，
是航空、航天、军用电子等高可靠应用领域的理想选择。模块在输入端内置有EMI滤波器，电源线
上的噪声传导极限可满足 GJB151A-97 之 CE102 要求；设计时采取了降低输出纹波噪声的措施，有
效的减小了输出纹波噪声。
模块包含有单路和双路输出，单路输出：5V、5.2V、12V、15V，双路输出：±5V、±12V、±
15V共计 7 个型号，输出功率 15W；输入电压范围 16V ～40V ，额定电压为 28V ，模块的工作
DC DC DC频率约为400KHz，具有同步、禁止、过流、短路保护等功能。

极限参数：
输出功率：                    15W
工作温度(壳温):               -55℃～105℃（M）/-40℃～85℃（E/I）
存储温度范围:                 -55℃～125℃（M/E/I）
管脚焊接温度(焊接时间 10s)：  300℃

主要特点：
输入电压：16VDC～40VDC
输出低纹波、低噪声
输入满足GJB151A-97之CE102要求
输出功率：15W
禁止、过流、短路保护功能
输入输出光电隔离
双列直插式金属全密封

型号	产品 资料	输入 电压	输出 电压	输出 电流	输出 功率	效率	源 效应	负载 效应	输出 电压纹波	封装尺寸 L*W*H	工作温度
单位		V	V	A	W	%	mV	mV	mVpp	mm	℃
WK332805S-15	2013.1.10	16~40	5.0	3.0	15	78	10	20	15	K型：73.41*28.19*10.2 H型：53.08*28.19*10.2	E/I级 -40~85 M级 -55~105
WK33285R2S-15			5.2	2.9	15	78	10	20	15
WK332812S-15			12	1.25	15	81	10	20	20
WK332815S-15			15	1.00	15	82	10	20	20
WK332805D-15			±5	±1.5	15	79	10	10	20
WK332812D-15			±12	±0.625	15	81	10	10	20
WK332815D-15			±15	±0.5	15	78	10	10	20
