elmos推出可编程LED驱动器,实现智能欢迎界面

2016/12/19 15:20:32   电源在线网
分享到:

    德国elmos公司日前宣布专为汽车内部LED照明设计而推出的驱动器芯片E522.46。该芯片带有8路线性高边驱动器,单个LED的分类信息以及其他配置参数可以存储在芯片内置EEPROM中。基于这些存储的LED分类信息,可以通过输入的PWM占空比设置每一路的LED工作电流,实现不同的亮度。另外,该芯片也提供了模拟调光输入接口,可以通过模拟电压对LED进行调光。E522.46设计有I2C接口,可以和主控单片机连接,实现各种用户定义的动画和友好界面。

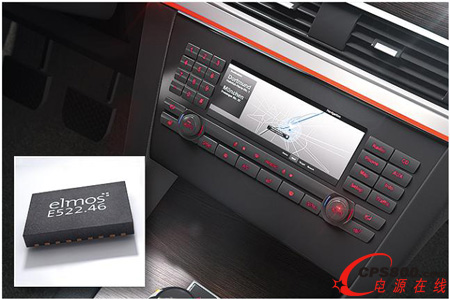

elmos推出可编程LED驱动器,实现智能欢迎界面

    该芯片适用范围包括:车辆中的内饰氛围灯,信息娱乐按键背光驱动以及尾灯和转向灯。芯片工作输入电压范围为3.3V至32V(最大42V),最大输出电流为单路26.5mA。每路LED输出电流分辨率是8位,范围是1mA至26.5mA,芯片电流测量和管理系统的工作结温高达TJ = + 165°C。

    该器件还具有以下诊断功能:输入电压过压/欠压监测,可读片上温度和LED电压,实现开路/短路等故障检测。该器件满足AEC-Q100标准认证,封装形式为DFN18L5040。

    主要特点:

    •输入电压范围3.3V 至 32V (最高42V)

    •8通道 I²C 可编程线性恒流LED驱动器

    •并联应用情况下最高输出200mA

    •8位可调节的LED电流,范围为1mA至26.5mA

    •8位PWM调光功能可以针对LED分类信息进行校准

    •所有LED工作的参数和系统配置信息存储于EEPROM

    •整体PWM数字调光和模拟调光

    •基于片上温度传感器,对LED

    •故障诊断功能包括

    -输入电压过压/欠压监测

    -片上温度检测和LED正向电压检测

    -单个LED负载开路/短路检测

    •符合AEC-Q100认证

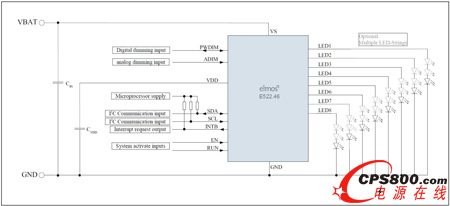

    典型应用框图

典型应用框图

    •汽车室内LED照明,尾灯、刹车灯

    •多通道背光驱动

    •小电流车室内照明

    •转向灯

    •工业领域LED或RGB驱动<
