英威腾Goodrive35-07变频器在PVC薄膜收卷机上的应用

2016/12/7 16:04:53   电源在线网
分享到:

    摘要:本文介绍了英威腾变频器在PVC薄膜收卷机上的应用,通过实际运行,达到了设备的设计指标,整机运行平稳。

    1 引言

    河北某公司是全球最大的PVC胶带生产商,产品质量一流,广泛应用到各行各业,尤其是汽车行业。30年来公司一直视产品质量为生命,不断改进和提高产品质量。PVC胶带的主要原料胶水和PVC膜均为自己公司生产。PVC薄膜的卷取是薄膜制造中的关键工艺,它的好坏直接影响到薄膜的质量,而且对下一步的胶带涂布影响巨大。多年来公司一直使用直流电机控制收卷,由于直流电机维护困难,直流控制器价格昂贵,而且收卷张力控制系统复杂,近几年故障频发。为此,在今年的设备改造中选择了其中一台进行了变频改造。基于之前对英威腾变频器Goodrive300的信任,所以我选择了英威腾的张力控制专用变频器。

    2工艺要求

    PVC 薄膜经过压延冷却后进入收卷机,收卷机通过张力检知器实时检测薄膜的张力并调整变频器的转速或转矩,使收卷轴整齐,张力稳定。

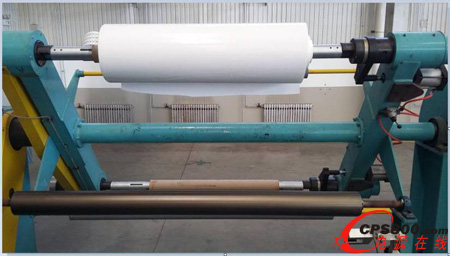

收卷机结构

收卷机结构

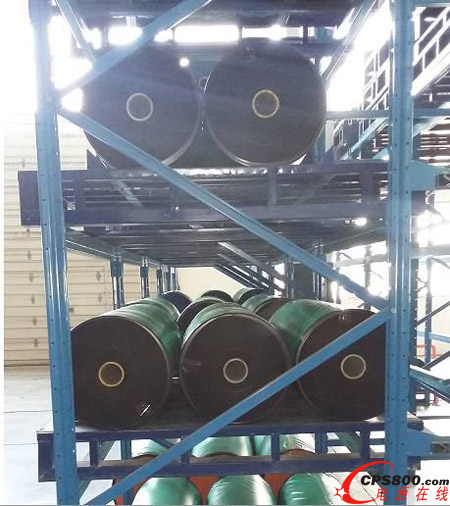

成品PVC薄膜

成品PVC薄膜

    3自动化平台选型

    之前系统使用PLC控制直流控制器,系统比较复杂,维护成本较高。我专门对目前国内的张力控制变频器进行了了解,认为使用张力控制专用变频器完全可以实现控制要求。经过几家的比较,我选择了英威腾张力控制变频器Goodrive35-07。首先Goodrive35-07变频器的主要客户对象就包括塑胶行业,在功能算法中有张力控制专用模块。以实现面向中心卷取、放卷等工艺场合的张力控制功能。使用Goodrive35-07张力控制专用变频器不仅可以完全替代力矩电机、直流电机、张力控制器等而独立的构成张力控制系统,而且相对于传统的张力控制器加变频器控制方案,也可使系统更简洁,降低成本、易于维护并且获得更为稳定的控制效果。

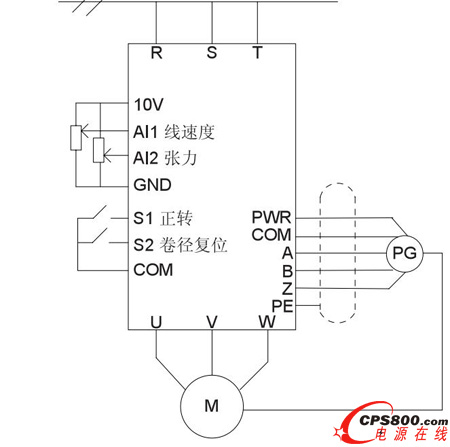

    4 系统设计和参数设置

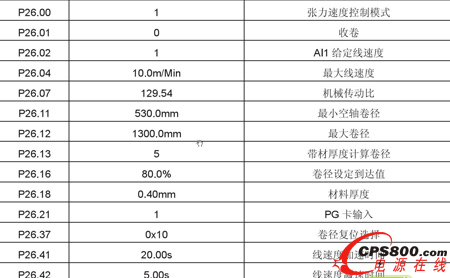

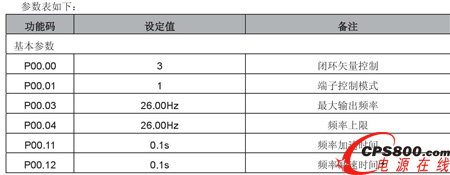

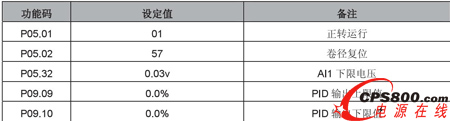

    按照英威腾的说明书指导,本系统使用开环张力控制就可以达到较好的控制效果,而且节约成本。由于是设备改造,系统之前就有张力控制器,所以我选择了张力闭环速度控制,使用说明书上的默认参数就达到了较好效果。

英威腾Goodrive35-07变频器在PVC薄膜收卷机上的应用

英威腾Goodrive35-07变频器在PVC薄膜收卷机上的应用

英威腾Goodrive35-07变频器在PVC薄膜收卷机上的应用

英威腾Goodrive35-07变频器在PVC薄膜收卷机上的应用

    5 结束语

    英威腾变频器在PVC薄膜收卷机的改造中,运行稳定,张力控制良好,达到了预期的设计效果,而且该系统简单可靠,成本低廉,为以后的卷取应用提供了很好的技术积累。

    参考文献:

    [1]英威腾Goodrive300变频器产品说明书

    [2]英威腾Goodrive35-07变频器产品说明书<
