隔离变送器放大器配电器在DCS/PLC过程控制中应用

    两线无源型电流信号隔离器：DIN3 ISO 4-20mA

    ISO 4-20mA是将传感器信号（4-20mA/0-20mA/0-10mA）隔离后按比例输出电流信号（4-20mA/0-20mA/0-10mA）的变送器。产品内部包括输入信号干扰抑制滤波电路，信号调制电路，信号隔离电路和输出解调滤波电路等。输入及输出侧宽爬电距离及内部隔离措施使该系列产品可以实现信号输入与信号输出之间隔离电压 3KVAC。

    DIN3 ISO 4-20mA 产品在以下三种转换中可通用：

    1、4-20mA信号输入，隔离4-20mA信号输出。

    2、0-20mA信号输入，隔离0-20mA信号输出。

    3、0-10mA信号输入，隔离0-10mA信号输出。

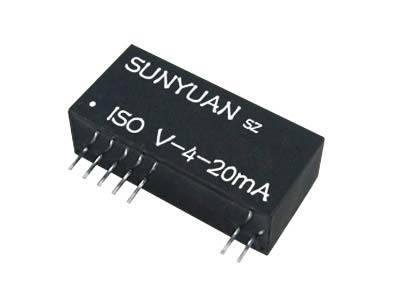

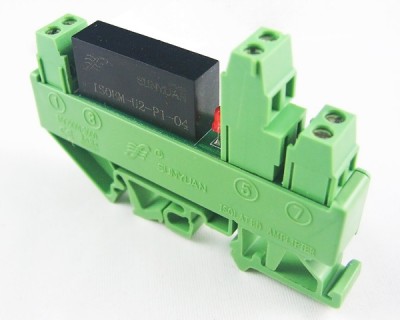

    IC封装与DIN35导轨安装接线图、尺寸图（PCB布板参考ISO V-4-20mA）：
