负输出、升压或降压-升压 µModule 转换器仅需 4 个小型无源组件即可提供高达 700mA 电流

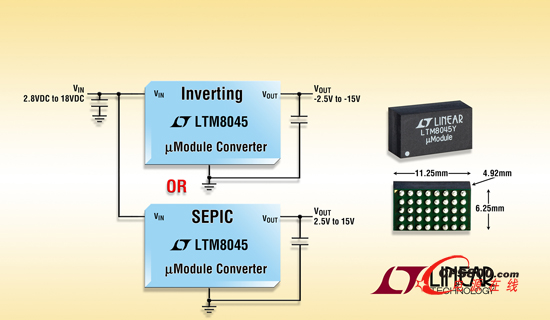

    日前凌力尔特公司 (Linear Technology Corporation) 推出一款 2.8V 至 18V 输入的多拓扑 DC/DC µModule® (微型模块) 转换器 LTM8045，其具有内置电感器、电源开关和 DC/DC 控制器，可提供高达 700mA 的输出电流。只需增设两个电阻器和两个电容器，就能把 LTM8045 配置以调节一个介于 2.5V 和 15V 之间的正输出电压 (SEPIC 拓扑) 或一个介于 -2.5V 和 -15V 之间的负输出电压 (负输出拓扑)。LTM8045 专为通信、成像和手持测试设备中的负载点调节而设计。

    在 SEPIC 配置中，LTM8045 的输入电压可以高于、低于或等于调节的输出电压。如果被配置为一个负输出变换器，则逻辑电平控制引脚不需要电平移位电路。在一个 -5V、500mA 负载条件下，LTM8045 可采用一个正 12V 输入电源实现 80% 的效率。工作频率范围为 200kHz 至 2MHz，可通过一个外部电阻器进行调节，而且可以同步至一个处于相同频率范围之内的外部时钟。

    LTM8045 采用 6.25mm x 11.25mm x 4.92mm BGA 封装，其工作性能在 -40°C 至 +125°C 和 -55°C 至 +125°C 的内部温度范围内得到保证。该器件的千片批购价为每片 6.97 美元。LTM8045 备有现货可立即供应。如需更多信息，请登录www.linear.com.cn/product/LTM8045。




全集成型负输出、升压或降压-升压型 µModule 转换器可提供高达 700mA

    性能概要：LTM8045
· 负输出或 SEPIC (单端初级电感转换器) 操作
· 仅需 4 个外部组件即可构成完整的解决方案
· 宽输入电压范围：2.8V 至 18V
· 在 VIN = 12V、VOUT = 2.5V 或 -2.5V 时可提供高达 700mA 的输出电流
· 在 VIN = 12V、VOUT = 15V 或 -15V 时可提供高达 375mA 的输出电流
· 2.5V 至 15V (SEPIC) 或 -2.5V 至 -15V (负输出) 输出电压
· 可选的开关频率：200kHz 至 2MHz
· 紧凑型 6.25mm x 11.25mm x 4.92mm BGA 封装   ▇
