高端、高频率 MOSFET 栅极驱动器

具 -55ºC 至 150ºC 工作结温范围

2013/10/10 10:45:31   电源在线网
分享到:

    凌力尔特公司 (Linear Technology Corporation) 推出高端、高频率 N 沟道 MOSFET 栅极驱动器 LTC4440A-5,该器件能以高达 80V 的输入电压工作,在高达 100V 瞬态时可连续工作。该驱动器可与功率 MOSFET 以及凌力尔特众多 DC/DC 控制器选择中相结合,构成完整的电源。

    LTC4440A-5 可在 4V 至 15V 的栅极驱动电压范围内工作。该器件为驱动逻辑电平 MOSFET 而优化,包括一个欠压闭锁电路,该电路启动时,可禁止外部 MOSFET。以地为基准的输入逻辑信号在内部电平移位至高端栅极驱动电源,能以高于地电平 95V 的电压连续工作。使用 6V 栅极驱动时,LTC4440A-5 提供 1.1A 峰值上拉电流和 1.8Ω 下拉阻抗,从而使该器件非常适用于驱动大栅极电容、大电流 MOSFET 以及驱动多个并联 MOSFET 以用于更大电流的应用。当驱动一个 1000pF 负载时,其快速 10ns 上升和 7ns 下降时间最大限度地降低了开关损耗。

    LTC4440A-5 的 I 级版本在 -40ºC 至 125ºC 的结温范围内工作。H 级版本保证工作在 -40°C 至 150°C 的结温范围,而 MP 级则保证在 -55ºC 至 150ºC,从而使该器件非常适用于经受极端环境温度的汽车、工业和军事应用。

    LTC4440A-5 采用耐热性能增强型 8 引线 MSOP 封装。千片批购价为每片 1.89 美元。

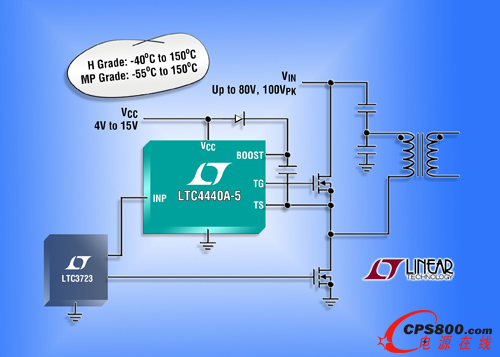

高端、高频率 MOSFET 栅极驱动器

    照片说明:高端 MOSFET 驱动器

    性能概要:LTC4440A-5

    输入电压范围:高达 80V 连续,100V 瞬态

    强大的 1.1A 峰值上拉驱动器 (采用 6V 栅极驱动电源)

    强大的 1.8Ω 下拉驱动器 (采用 6V 栅极驱动电源)

    7ns 下降时间驱动 1000pF 负载

    10ns上升时间驱动 1000pF 负载

    驱动标准门限 N 沟道 MOSFET

    具迟滞的 TTL/CMOS 兼容输入

    输入门限不受电源电压影响

    欠压闭锁

    耐热增强型 8 引线 MSOP 封装

    I 级版本:-40ºC 至 125ºC 工作结温范围

    H 级版本:-40ºC 至 150ºC 工作结温范围

    MP 级版本:-55ºC 至 150ºC 工作结温范围<
