40VIN、2.1A 轨至轨 LDO+

可提供广泛的监视、保护和电缆压降补偿

2013/12/19 10:58:31   电源在线网
分享到:

    凌力尔特公司 (Linear Technology Corporation) 推出 LDO+™ 系列的最新器件 LT3086,该器件提供了以前线性稳压器所没有的重要功能。该 40V、2.1A 低压差线性稳压器 (LDO) 具有电流监视 (利用可在外部设定的电流限值) 和温度监视 (采用外部控制的热限制温度) 功能。LT3086 包括一个可编程电源良好状态标记,提供电缆压降补偿,且易于并联。LT308x LDO 系列器件的电流基准可提供不受输出电压影响的调节。

    LT3086 具备 1.4V 至 40V 的输入电压范围。单个电阻器在 0.4V 至 32V 范围内设定输出电压,压差电压在 2.1A 时仅为 330mV。LT3086 实现了 0.1% 的电压和负载调节 (不受输出电压影响)。经过微调的精准 50µA 电流基准之准确度为 ±1%,随电压、负载和温度变化提供 ±2% 输出电压容限。由于该器件的单位增益电压跟随器架构,所以输出电压调节、带宽、瞬态响应和噪声 (40µVRMS) 均不受输出电压影响。

    独特的内部电路允许并联多个 LT3086 以提供较高的负载电流和散热量,而无需使用外部镇流电阻器。可编程电缆压降补偿可消除由于至负载的线路压降引起之调节误差。除了具备可编程门限的电源良好标记,输出电流和温度监视还提供了系统监视和诊断 / 调试功能。内部故障电路包括热停机和折返电流限制。热量限制和电流限制是外部可编程的。该器件的反向电池和反向电流保护增加了最终设计的坚固性。

    LT3086 提供了多种耐热性能增强型表面贴装封装,包括扁平 (0.75mm) 16 引线 4mm x 5mm DFN、16 引线耐热性能增强型 TSSOP 和 7 引线 DD-Pak 封装。在无散热器的表面贴装应用中,所有封装的器件均消耗 2W。LT3086 还可提供 7 引线 TO-220 功率封装以实现至散热器的垂直安装,从而获得较高的功率耗散能力。E 和 I 级版本规定工作结温范围为 -40°C 至 +125°C。MP 级版本的规定工作结温范围则在 -55°C 至 +125°C。所有器件都有现货供应,E 级版本的千片批购价为每片 3 美元。

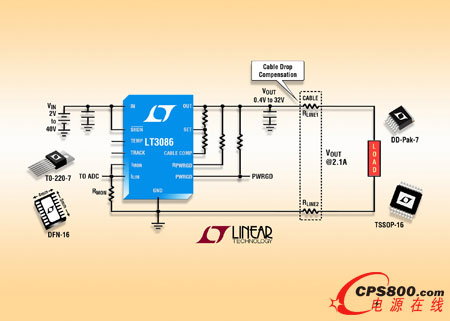

40VIN、2.1A 轨至轨 LDO+

    照片说明:40V、2.1A 低噪声、低压差线性稳压器

    性能概要:LT3086

    • 宽输入电压范围:1.4V 至 40V

    • 单个电阻器设定输出电压:0.4V 至 32V

    • 输出电流:2.1A

    • 在整个电压、负载和温度范围内具有 ±2% 的容差

    • 输出电流监视器:IMON = IOUT/1000

    • 具可编程热量限制的温度监视器

    • 可编程电流限制

    • 可编程电缆压降补偿

    • 并联多个器件以提供更大的电流

    • 压差电压:330mV

    • 由单个电容器对输出进行软起动并降低噪声

    • 低输出噪声:40μVRMS (10Hz 至 100kHz)

    • 精准、可编程外部电流限制

    • 具可编程门限的电源良好标记

    • 陶瓷输出电容器:最小 10μF (最小值)

    • 停机时的静态电流:<1μA

    • 反向电池和反向电流保护

    • 采用 4mm x 5mm 16 引线 DFN、16 引线 TSSOP、7 引线 DD-PAK 和 7 引线 TO-220 封装<
