力科发布使用HD4096技术实现的8通道,12位,1GHz带宽示波器

2014/6/20 9:10:33   电源在线网
分享到:

    日前,力科(Teledyne LeCroy)发布了HDO8000示波器系列产品,具有8个模拟通道,基于HD4096技术的12位垂直分辨率,以及高达1GHz的带宽。HDO8000示波器具有最大化的性能,使得测试更加深入(8通道),更精确的分辨率(12位)以及能够测试更快速度的信号(高达1GHz带宽)。有非常广泛的选项和选件,如混合信号,串行数据,长存储内存,以及探头选项及附件适合于HDO8000系列示波器。

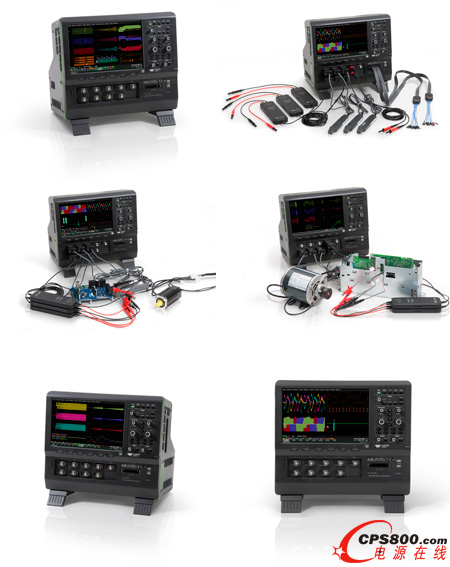

力科发布使用HD4096技术实现的8通道,12位,1GHz带宽示波器

HDO8000示波器系列产品

    HDO8000是大功率三相电子系统分析的理想选择。功率电子的全球市场正在快速的增长,特别是关注于分布式功率生成(太阳能PV,风力发电等等),以及混合电子和电动车推进系统(HEV以及EV)等大功率及三相能源转换的应用。电机和变频(电机)驱动对于效率的新的需求,也驱动着三相功率电子产品的更高需求。

力科发布使用HD4096技术实现的8通道,12位,1GHz带宽示波器

发布会现场

    而且,8通道高精度示波器在深入调试如汽车电子控制单元(ECU),消费电子(如洗衣机,冰箱)以及工业系统(如机器人)等嵌入式系统的调试是非常有用的,这些系统包含了复杂的混合信号,有功率电子,功率,时钟,数字逻辑,串行数据,以及模拟传感器信号等。HDO8000系列示波器更多的通道和更高的分辨率提供了更加深入,更加快速的洞察嵌入式系统行为的能力。

    HD4096 高分辨率技术

    HD4096高分辨率技术本质是高采样率的12位ADC;高信噪比的放大器;以及低噪声的系统架构。该技术能够使得高分辨率示波器具备在1GHz带宽、高采样率下捕获和显示信号,并且相对于其它示波器具有16倍的更高分辨率。除了HD4096技术以外,HDO8000还带有Teledyne LeCroy传统示波器上所具备的增强分辨率(ERES)功能,这使得用户能够得到额外的3位即15位的垂直分辨率。

    Q-ScapeTM 多选项卡显示

    力科(Teledyne LeCroy)的新型Q-Scape多选项卡显示方式在示波器的12.1英寸WXGA高分辨率显示器上提供了4倍的显示区域以及对多个通道,放大和函数波形进行更好的管理能力。HDO8000提供了四个“选项卡”显示。波形能够被方便的拖拽到希望的地方,从而方便的对多种捕获到的或者计算得到的波形进行直观的分析。Q-Scape显示方式特别有助于3相系统分析,每个相位的信息都可以被显示在专用的选项卡中。

    如果需要更大的显示区域甚至更高度显示分辨率,HDO8000支持WQXGA(3840x2160像素)的扩展桌面演示,使用DisplayPort 1.2视频输出方式。当第三方程序(如Matlab)需要同时在比较小的示波器显示器上进行观察时,也可以使用Q-scape选项卡显示方式实现在一个更大的显示屏上进行显示。

    强大的分析能力

    HDO8000标配有50Mpts/ch的采集内存,并配有100Mpts/ch和250Mpts/ch两个选项。这些长采集内存选项是功率电子以及嵌入式/机电系统的理想选择,因为在这些系统中高速微处理器信号可能需要和低速的脉宽调制(PWM)信号、串行数据,或者模拟感应信号同时被捕获。通过使用追踪,趋势,直方图以及多种多样的函数和测量能力,力科示波器能够提供包括统计,频率,时域分析在内的最深入的工具箱。其中追踪功能对于脉宽调制(PWM)分析非常有用。另外,HDO8000也同样具有各种各样的基于不同应用的软件选项。

    Intel™ Core® i5-4670s Quad (core)主板,8GB的RAM提供了对通道捕获到的波形以及计算得到的波形进行快速的、高效的处理能力,并具备运行第三方程序在示波器上的能力。该主板还具有在增加100Mpts/ch和250Mpts/ch时升级到32GB的内存的选件。<
