GGDZ照明稳压节电柜与城市公共照明

    随着地球资源的日益枯竭，提高各种能源的使用效率显得越来越重要。据“中国绿色照明工程”统计，城市照明已占我国总发电量的10％以上，照明节电已成为节约电能的重要环节。国家建设部也曾发文指出，要“大力推广照明节电新技术、新产品，努力降低照明电耗”。

    上海潘登新电源公司积十多年电力稳压器生产经验，根据目前城市公共照明的供电方式和气体放电灯的工作特点，开发生产出GGDZ照明稳压节电柜，极大地提高了电源使用效率，是一款节能省电的好产品。

    一、电网电压与城市公共照明灯具

    1、现有电网供电电压

    电力供电系统中，为了避免送电过程中的线路损耗及用电高峰时造成的末端电压过低，往往都是以较高的电压传输，特别是午夜后用电低谷时，电网电压更高。城市照明设计也是更多地考虑了线路末端灯具的电压与亮度。而上述高电压只会带来灯具的加速损坏及更高的电费支出。同时，电网电压在用电高峰时（晚上6点～11点），波动较为频繁，也给灯具的使用寿命带来较大的影响。

    2、城市公共照明灯具工作电压要求

    城市公共照明灯具多为气体放电灯，它只是在启动时，需要较高的工作电压，而点燃后适当降低并稳定供电电压，既可以保持其正常照度。同时，适当降低供电电压还能有效地节电，并能延长灯具的使用寿命。

    3、人的视觉敏锐度

    人的眼睛对照度的敏锐度不是线性关系，而是对数关系。根据视觉与光强的对数理论，光强降低10％，视觉降低1％ 。

    4、气体放电灯的老化过程

    所有气体放电灯在使用前期，其亮度都比设计值 （ 寿命终止时的亮度）高出40％～20％，当灯达到寿命终点时，其亮度正好达到目标设计值。根据这一特点，用照明稳压节电装置补偿灯的这一老化过程，在保证正常亮度的情况下，可有效地实现节电效果。

    二、GGDZ照明稳压节电柜的节电技术

    现在市场中流行的许多种照明节电柜都不具备稳定电压的功能，仅仅只是简单地降低灯具的供电电压。这种节电柜的弊端为：当电网电压稍有波动时，要么节电柜的输出电压升高，灯具不再节电了；要么节电柜的输出电压降得更低了，灯具则很容易自动熄灭。由此可见，“稳压”功能是照明节电柜必须具备的一项功能。也是照明节电柜能够实现节电的必要条件。上海潘登新电源公司生产的GGDZ照明稳压节电柜就是市场中为数不多的具有优异稳压功能的照明节电柜。

    GGDZ照明稳压节电柜根据用户电网电压的波动情况、照明负载的性质，对灯具实行智能稳压供电，随时给灯具提供一个既稳定、又能节电，还不会影响照明效果的供电电压。

    用户可根据自己的需要，自行设置输出的节电电压，对照明负载的运行时间和供电方式进行编程，最大限度地降低照明灯具的电耗。（见下图）

    采用GGDZ照明稳压节电柜后，仅智能稳压所实现的节电效果一般就可达20％以上。同时由于照明灯具工作在较低的电压，其使用寿命大大延长了。

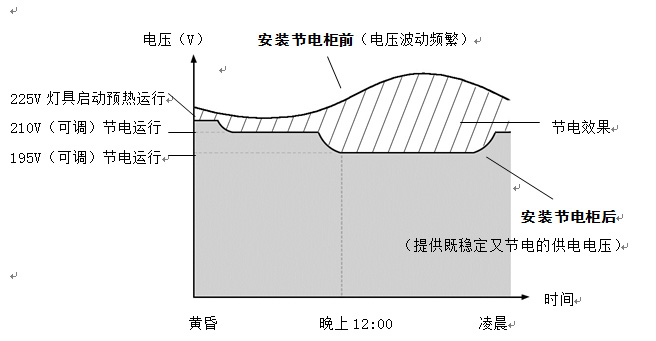

以城市路灯控制为例的节电效果图

    三、GGDZ照明稳压节电柜的结构与工作原理

    GGDZ照明稳压节电柜由补偿变压器、调压变压器、采样电路、主控制电路、调压控制电路、时控电路、保护电路等组成。根据照明负载特点和电网电压的实际情况，实行分相采样，分相稳压调压。

    其工作过程为：照明负载开始工作时，采样电路获取当时节电柜的输出电压，经检测控制电路与基准电压进行比较判断，然后输出控制信号，控制调压变压器进行调压，使补偿变压器产生大小不同的补偿电压，达到降低和稳定输出电压的目的。

    以城市路灯为例，其线路一般比较长，启动时需要220～230V的工作电压，预热后再自动转为用户设定的输出电压。输出电压在190V～230V之间可任意调节。（出厂时设定为：从开灯至23点为210V；23点至凌晨5点为195V；凌晨5点至关灯为210V。）输出电压的转变过程是缓慢无级的斜坡方式，不会产生任何冲击电流。用户根据当地道路照明需要，通过时控电路对照明负载的运行时间和供电电压进行编程，以最大限度地降低灯具的电耗和温度。同时，检测控制电路还对保护电路进行控制，万一节电柜输出电压过、欠压或补偿调压系统工作不正常时，节电柜还能自动切换到“旁路”状态，转到市电供电，不会造成照明负载的供电中断。

    GGDZ照明稳压节电柜（路灯型）还可附加无线远程监测功能（可选）， 可将节电柜的实时电压电流参数及工作状态，通过GPRS无线通信方式传到远端集中监控室。GGDZ照明稳压节电柜（路灯型）的外壳防护等级为IP54,防尘、防水级别较高，同时还具有防盗功能，当柜门被非正常打开时，柜内会发出声光报警，并可将被盗事件通过无线远程监测功能传到远端监控室。

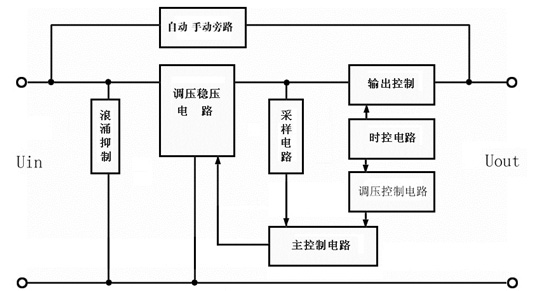

GGDZ照明稳压节电柜系统框图

    （上海潘登新电源公司 贺建新 翟光中） <
