两串2MHz升压型50mA LED驱动器

2015/10/21 9:52:23   电源在线网
分享到:

    凌力尔特公司 (Linear Technology Corporation) 推出高效率、恒定电流 LED 驱动器 LT3909,该器件能够以 50mA 电流驱动每串由多达 10 个 LED 组成的两个 LED 串。为了确保亮度恒定不变,每个 LED 串都包含一个准确的高压侧电流源和 ±1.8% 电流匹配。该器件的 2.9V 至 40V 输入电压范围使其非常适合从单节 / 多节锂离子输入到汽车和工业应用的多种应用。

    LT3909 提供高达 40000:1 的 PWM 调光比,可为多种应用提供 LED 背光照明解决方案,例如面对多种环境照明条件的汽车和航空电子显示器。LT3909 为每串 LED 提供高达 36V 电压,其输出电压适应 LED VF 的任何变化以提供最佳效率。尽管设计使用升压型拓扑驱动 LED,LED 电流仍然能够得到准确调节,即使在 VIN 高于 VOUT 的情况下也不例外。LT3909 以 2MHz 恒定开关频率工作,允许使用非常小的外部组件,同时避开了关键频段 (例如在汽车应用中的 AM 无线电频段)。纤巧的外部组件与 3mm x 3mm DFN (或 MSOP-12E) 封装相结合,可为需要两串 50mA LED 的应用构成占板面积非常紧凑的解决方案。

    LT3909 采用内部 400mΩ、40V、1A 开关,内置了集成型肖特基二极管,因而消除了外部二极管所需额外的成本和空间。独特的高压侧 LED 电流检测拓扑允许 LED 阴极直接连接至地,从而产生了单线电流源。单个电阻器针对两个高压侧电流源设定 10mA 至 50mA 的 LED 电流。LT3909 提供 LED 开路和短路保护,并用故障标记指示这些情况。即使一个 LED 串遇到了 LED 开路或短路至地的故障,另一个 LED 串仍然保持稳压。其他特点包括内部补偿、软启动和微功率停机。

    LT3909EDD 采用 12 引线 3mm x 3mm DFN 封装,LT3909EMSE 采用耐热性能增强型12 引线 MSOP 封装。工业温度级版本 LT3909IDD 和 LT3909IMSE经过测试,保证工作在 –40°C 至 125°C 的工作结温范围。而高温级版本 LT3909HDD 和 LT3909HMSE 经过测试,保证工作在 –40°C 至 150°C 的工作结温范围。千片批购价为每片 2.50 美元,所有版本都有现货供应。

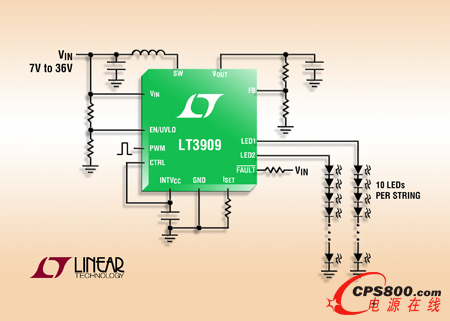

两串 2MHz 升压型 LED 驱动器

    照片说明:两串 2MHz 升压型 LED 驱动器

    性能概要:LT3909

    • 高达 36V LED、两串 x 50mA LED 驱动器

    • 宽输入范围:2.9V 至 40V

    • 高达 40000:1 PWM 调光

    • ±1.8% LED 电流匹配 (典型值为 ±0.3%)

    • 集成型肖特基二极管

    • 内部 400mΩ、40V、1A 开关

    • 由单个电阻器设定用于两个高侧电流源的 LED 电流 (10mA 至 50mA)

    • 输出可适应 LED VF 以实现最优效率

    • 即使在 VIN > VOUT 的情况下 LED 电流也处于稳定状态

    • 用于 LED 开路和 LED 短路至 GND 的故障标记 + 保护 (另一串处于调节状态)

    • 可编程最大 VOUT (已调节)

    • 内部补偿、软起动和热调整

    • 准确的 EN/UVLO 门限

    • 固定的 2MHz 开关频率

    • 扁平 12 引线 3mm x 3mm DFN 或 MSOP-12E 封装

    本文给出的美国报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。<
