消防应急照明和疏散指示系统典型设计方案

    1、灯具层设计

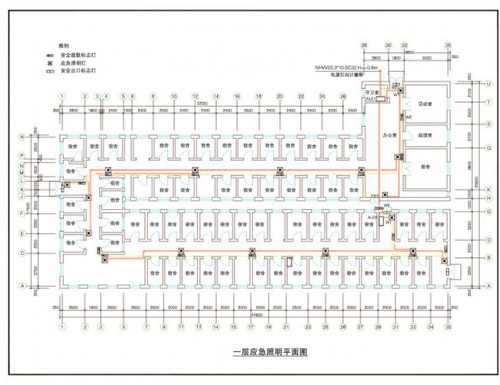

    a、参考平面图选定好主疏散口及疏散通道，根据消防疏散指示系统设计规范以及各地设计标准，设计应急标志灯具；

    b、根据项目应急照明照度要求设计应急照明灯具密度及位置分布；

    c、按平面防火分区进行回路划分，不可多个防火分区共用一个回路。每个垂直疏散通道及其扩展区可按一个独立的防火分区考虑，并应采用垂直配灯方式；

    d、单回路应急灯具不宜大于32个。

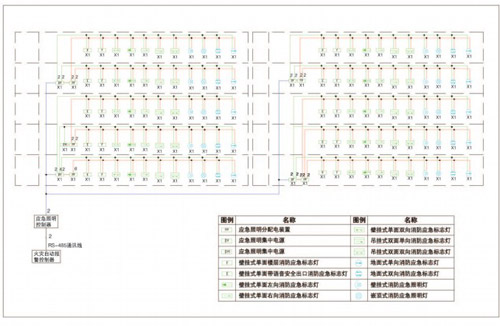

    2、系统拓扑图

    A100消防应急照明和疏散指示系统拓扑图用于体现整个项目的系统结构，从中可以读取系统中所有A100系统各层之间的连接关系以及应急照明控制器到消防应急灯具专用应急电源的走线，可以清晰表示应急照明分配电装置的分布位置以及各类应急灯具的数量。

<
