560V No-Opto 反激式稳压器在具有高压引脚间隔的 TSSOP 封装中提供高达 15W

2017/2/9 11:36:20   电源在线网
分享到:

    凌力尔特公司 (Linear Technology Corporation) 推出高电压单片反激式稳压器 LT8315,其可简化隔离型 DC/DC 转换器的设计。该器件通过对电源变压器上第三绕组两端的反射隔离式输出电压进行采样,调节无需借助光隔离器或 LT1431。LT8315 工作在一个 18V 至 560V 的输入电压范围,具有一个 0.30A/630V 集成型电源开关,并可提供高达 15W 的输出功率,非常适合于电动汽车和电池组,以及离线、汽车、工业和医疗应用。

    产品手册中确定的几款现成有售的变压器可用于众多的应用。LT8315 工作于准谐振边界模式,这是一种可变频率电流模式控制开关方案,可实现优于 ±1% 的负载和电压调节性能。与同等的连续导通模式设计相比,边界模式允许使用一个尺寸较小的变压器。高集成度和低纹波突发模式 (Burst Mode®) 操作的运用为隔离式供电提供了一款简单易用、组件数少和高效率的应用解决方案。

    其他特点包括输出短路保护、70µA 无负载工作静态电流、准确的使能和具迟滞的欠压闭锁、以及输出二极管温度补偿功能。

    LT8315 采用 TSSOP-20 封装,去除了 4 个引脚以满足高压引脚间隔要求。扩展和工业版本可在 40ºC 至 125ºC 的结温范围内工作。高温汽车级版本的工作温度范围为 40 ºC 至 150 ºC。千片批购价为每片 4.15 美元。

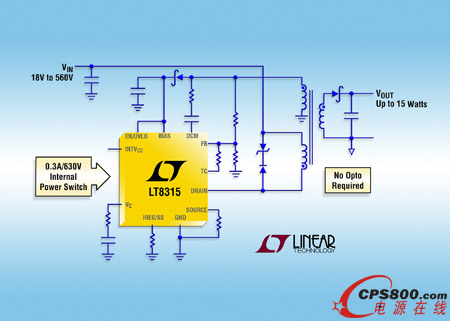

高电压隔离型单片反激式稳压器

    照片说明:高电压隔离型单片反激式稳压器

    性能概要: LT8315

    VIN 范围从 18V 至 560V

    输出功率高达 15W

    内置 0.30A/630V 电源开关

    现成有售的电源变压器

    电压反馈无需借助光隔离器或 LT1431

    70µA 静态电流

    准谐振边界模式操作

    准确的输入使能和具迟滞的欠压闭锁

    输出二极管温度补偿

    具有高压引脚间隔的 TSSOP 封装<
