72V 固定比例 DC/DC 控制器无需功率电感器,在非隔离式中间总线转换器应用中提供超过 500W 功率

2017/6/22 10:09:54   电源在线网
分享到:

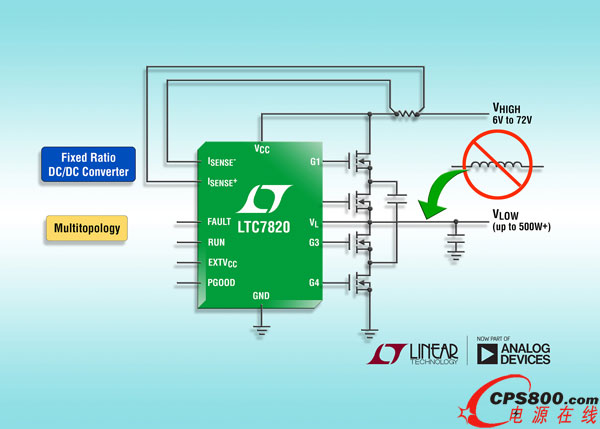

    2017年6月20日,亚德诺半导体(AnalogDevices,Inc.,简称ADI)旗下凌力尔特公司(LinearTechnologyCorporation)推出大功率固定比例充电泵DC/DC控制器LTC7820,该器件在非隔离式中间总线转换器中无需功率电感器,从而可将电路尺寸减小多达50%,并提供高达4000W/in3的功率密度。LTC7820在分压器、倍增器或反相器配置中以高达99%的效率驱动外部MOSFET。其开环固定占空比是非常适合配电、数据通信、电信、高端计算和工业系统中的非隔离式中间总线应用。

    LTC7820工作在一个6V至72V(80V绝对最大值)的输入电压范围内,并能够产生数十安培的输出电流,这取决于转换器拓扑和外部组件的选择。该器件可配置为从高达72V的输入电压实现一个2:1的降压比。可级联两个LTC7820IC以实现一个4:1的降压比。如需实现更高的降压比(比如6:1),则建议采用Dickson转换器拓扑,它非常适合54V输入至9V输出的转换,且仅需单个LTC7820。另外,LTC7820还可配置为从高达36V的输入电压实现一个1:2的升压比或一个1:1的负输出转换比。外部MOSFET以一个固定频率执行开关操作,可设置范围为100kHz至1MHz。LTC7820强大的1.1ΩN沟道MOSFET栅极驱动器最大限度地提高了效率,并能驱动多个并联的MOSFET以满足较高功率应用的要求。

    LTC7820监视系统电压、电流和温度以发现故障,并使用一个检测电阻器以提供过流保护。当出现故障情况时,该器件停止开关操作并把/FAULT引脚拉至低电平。一个内置定时器可针对合适的重启/重试时间进行设定。EXTVCC 引脚允许采用转换器的较低电压输出或高达40V的其他可用电源为LTC7820供电,从而降低了功耗并改善效率。LTC7820的其他特点包括用于实现低EMI的软开关操作、一个电源良好输出信号、欠压闭锁和内部电荷平衡电路。

    LTC7820采用4mmx5mmQFN-28封装。可提供工作在–40°C至125°C温度范围的扩展和工业温度级版本。千片批购价为每片4.70美元。如需更多信息,请登录。

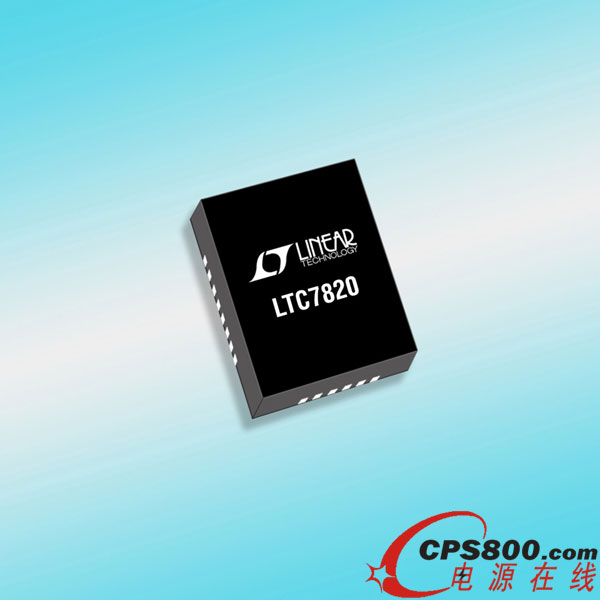

    照片说明:72V固定比例大功率充电泵控制器

    性能概要:LTC7820

    1、宽VIN 范围:6V至72V,80V绝对最大值

    2、高达4000W/in3的功率密度

    3、效率高达99%

    4、降压:2:1比例,VIN 高达72V

    5、Dickson转换器拓扑以实现6:1降压比

    6、升压:1:2比例,VIN 高达36V

    7、反相器:1:1比例,VIN 高达36V

    8、提供超过500W功率

    9、100kHz至1MHz工作频率

    10、软开关拓扑实现低EMI

    11、4个强大的N沟道MOSFET栅极驱动器

    12、输入电流检测和过流保护

    13、具可编程定时器和重试功能的短路保护

    14、电源良好输出信号

    15、采用4mmx5mm 28引线QFN 封装

    本文给出的报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
