中大功率三进单出MASTER系列UPS主机解决方案(图)

2004/11/23 11:42:58   深圳科士达科技股份有限公司  供稿
分享到:
  KSTAR MASTER(6/10/15/20/25/30KVA)系列主机采用在线式双变换拓扑架构设计,完全消除了电网的各种干扰, AC/DC变换器采用带PFC功因较正的三相全控式全桥整流电路,使输入功率因素高达95%以上,极大地降低了用电设备对市电电网的谐波污染,同时完全解决了系统集中供电所存在的问题;DC/AC变换器采用SPWM脉宽调制技术、IGBT功率模块以及输出隔离变压器,使UPS的输出为一稳频稳压、滤除杂讯、不受电网波动干扰、低失真度的纯净正弦波电源;同时系统采用锁相同步技术和双电子静态输出开关,保证UPS在进行旁路供电和逆变器供电切换操作时对后级负载无任何扰动;并具有带载能力强,负载兼容性好、市电输入电压、频率范围宽、优异的发电机兼容匹配性、输出无切换时间等特点,极大地满足各种应用环境的需求;同时,极小的零地电压差,满足精密仪器设备的供电需求;完善的保护体系,提升了系统运行的稳定性、可靠性;智能化电池管理技术,极大地延长电池的使用寿命;亲善的LCD界面设计,使人机沟通零距离;UPS与PC之间通过RS232通讯口达到了解UPS的工作历史、参数监控、自动开关机、无人值守及远程网络监控的功能(透过SNMP-Adapter),可适应先进的网络系统使用。

  MASTER系列UPS主机为电池外置机型,直流工作电压为192V(6-20KVA)/240V(25-30KVA),需配置16(6-20KVA)/20(25-30KVA)块12V免维护铅酸蓄电池保证UPS主机正常逆变工作,同时必须根据不同后备时间需求选择合适的电池容量AH数,然后根据电池配置采用不同规格的电池柜进行安装。

  MASTER系列UPS单机应用配置图如下:

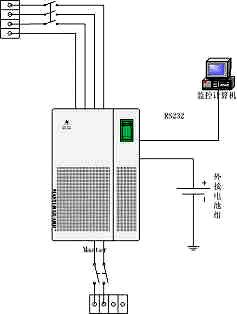

MASTER单机应用配置图


  这种配置是一种非常传统和长期应用的方案,优点是采购成本低,缺点是单机运行可靠性不高,配电系统中存在单点故障,一旦UPS主机发生故障将导致用户负载设备直接受市电影响。

  针对更高可靠性的环境应用,还可以采用下面的串联热备份结构配置,这种配置方案采用两台同容量的MASTER UPS主机,具体应用时将一台主机串联在另一台UPS主机的旁路上,从而保证任何一台主机发生故障时,都有一台正常的UPS主机为负载设备提供稳定、干净的电源:

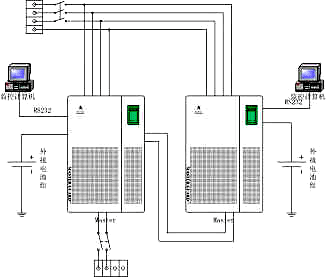

MASTER串联热备份配置示意图
