高分子PTC 热敏电阻隔离变压器线路保护(图)

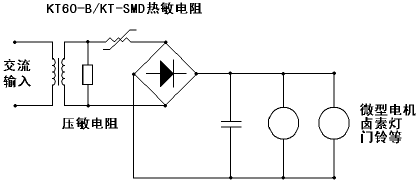

　　隔离变压器被广泛地应用于各种低压电路中，为低压设备提供电源。在出现负载过大、负载短路等异常情况时，变压器会由于电流过大而损坏，甚至起火燃烧。这不能满足隔离变压器相关标准的要求， 如IEC742 或EN60742 中规定隔离变压器次级绕阻短路时变压器温度不能超过125oC 及UL1310 和UL1585 中规定的5秒钟内把电流限制在8A 以下的要求。如果在变压器的次级线圈中串入合适的本公司高分子PTC 热敏电阻，则可使之方便地满足标准的要求。与某些陶瓷PTC 热敏电阻相比，本公司的高分子PTC 热敏电阻具有阻抗小、保护后温度低等优点。通常的保护电路如图所示，为了防止PTC 热敏电阻动作时线圈两端产生的感应电压对电路造成破坏，建议次级线圈中加入压敏电阻。
