ZX2513 STM-4/4×STM-1段开销、通道开销处理器(图)

2005/6/13 16:35:15   中兴通讯股份有限公司  供稿
分享到:
功能特点:

  ●完成1路STM-4或4路STM-1的段开销、通道开销处理
  ●支持AU3、AU4的任意级联,并且可自动识别AU3、AU4级联模式
  ●支持每个AU4通道和AU3通道的线路侧和终端侧的环回
  ●线路侧发送和接收都提供77M并行接口
  ●内置伪随机序列(223-1),可实现AU3、AU4、AU4-4C净荷部分的插入和监视
  ●系统侧、线路侧均提供622M双总线,提供“并发优收”工作模式
  ●系统侧Telecom Bus提供多种接口方式:78M并行、38M半字节模式、78M 1/4 字节模式、622M串行模式
  ●DROP方向数据流、线路侧发送方向的数据流跟帧头的对应关系可通过寄存器进行任意配置
  ●DROP方向622M接口提供B1/B2的再生、K1/K2的插入以及加扰功能
  ●Add方向双总线,对接收信号进行解扰,检测K1/K2、LOS、LOF、B1、B2误码
  ●可通过寄存器对双总线进行选择,实现净荷无误码倒换
  ●线路侧622M、155M、系统侧622M均提供LVDS接口
  ●接口电平为3.3V,对5V兼容
  ●最大功耗2.5W, TTL兼容输入输出方式
  ●3.3V CMOS工艺,500管脚TBGA封装

主要用途:

  ●SONET/SDH上/下路复用器
  ●SONET/SDH终端复用
  ●SONET/SDH数字交叉连接
  ●通道路由器和交换机

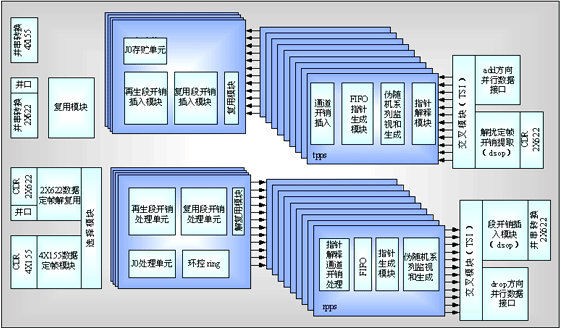

功能框图:
