水位雨量站系统解决方案(图)

水位雨量采集及实时显示系统
一、系统介绍：

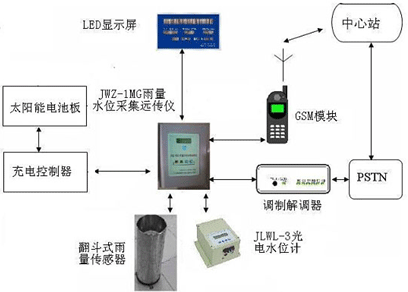

　　系统由JWZ-1MG雨量水位采集远传仪、雨量传感器、JLWL-3光电水位计、LED水情显示屏、太阳能电池板及充电控制器等组成。

　　JWZ-1MG雨量水位采集远传仪还可根据需要内置有线通信MODEM、GSM通信模块，通过公众GSM网络和公众电话网（PSTN）远程传输数据。

二、系统功能：

（1）雨量数据自动采集

　　雨量数据采集，记数准确、存储可靠、操作使用方便，可以现场设置和显示各种参数（如计数精度、月降雨量、日降雨量、实时雨量等）。

（2）水位数据自动采集

　　仪器配置和光电水位计进行水位数据采集。通过光电水位计将滚筒转动对应的水位变化转换为数字信号，传送给数据采集仪。

（3）人工置数及数据显示

　　JWZ-1MG型雨量水位采集远传仪具有液晶屏显示、菜单操作功能，是水文级的数据采集设备。仪器在自动采集雨量、水位数据的基础上，还能够对流量、含沙量、蒸发量进行人工置数，通过仪器的存储、远传能力，进行测站水文数据的统一传输和管理。人工置数是通过仪器面板上的按键操作置入。

　　JWZ-1MG型雨量水位采集远传仪的面板上设置了液晶显示屏和操作键盘，可以显示水文站采集和人工置入的数据、系统参数，可以显示操作和人工置数据过程。

（4）数据远程传输

　　JWZ-1MG雨量水位采集远传仪内部可以根据需要在内部集成有线传输通信MODEM（PSTN）、无线GSM传输模块两种数据远传设备，也可外挂超短波数传电台传输数据。按照设定方式，通过选定的230MHZ超短波通信方式传输。

三、系统特点：

　　使用JWZ-1MG雨量水位采集远传仪建设水文站，除了上面的雨量、水位和人工置数、多方式数据远程传输的功能之外，还具有以下特点：

（1）数据长期自动记录

　　JWZ-1MG型水位雨量采集远传仪具备数据长期自动记录的功能，能满足水文站长期自动记录的要求，利于水文数据采集、整理、分析、整编等方面的要求。

（2）大容量固态数据存储

　　仪器采用CF卡作为大容量数据存储，容量大，可存贮10年以上时间内水文站所采集到的所有数据。根据需要，中心站可远程读取所存贮的数据，或者操作人员到水文站所在现场下载所存贮的数据。机内设置2个CF卡座（主、副），主卡进行仪器采集数据和水文分类生成信息的存储，实现大容量固态存储。副座用于进行数据的拷贝，适用于水文站水情数据的拷贝操作和方便水文站定期数据提取，作为一种水文站的数据备份。

　▲大容量数据存储技术，解决了实时不间断将雨量和水位数据保存而需很大存储容量的要求，采用传统存储芯片设计的存储量是有限的。CF卡的设计借鉴了计算机磁盘存储的原理，利用CF卡作为存储介质，极大地提高存储容量。CF卡是广泛运用于很多成熟产品上的存储介质，是工业标准的电子硬盘。通过使用CF卡，不但容量得到提高，可靠性也得到较高保证。

（3）全面的安全性

　　仪器从以下几个方面采取防雷措施：

▲所有对外的接口线（数据采集线、通信线等）都有过流过压保护措施。

▲MODEM采用完全内置的方式。

▲MODEM的供电可以不采用传统交流供电的方法，为电源单元直接提供直流电源，杜绝来自交流电源的雷电感应对仪器损坏的可能。

▲太阳能电池板同样也采取了防雷措施。

设备采取以上安全措施的情况下，充分保证了系统的安全性能。

（4）使用操作方便

　　JWZ-1MG雨量水位采集远传仪具有液晶屏显示、菜单操作功能，系统的所有操作都是通过面板按键进行操作，可以非常方便的对系统进行实时数据、历史数据查询，系统参数设置，人工数据置数，数据拷贝，数据传输参数设置等操作。

四、系统主要技术指标

　　系统的指标主要是JWZ-1MG雨量水位采集远传仪的技术指标，JWZ-1MG雨量水位采集远传仪的主要技术指标如下：

（一）环境条件

工作温度： -20~60℃

湿度：　　 95%RH（试验温度55℃，无凝结，裸板）

（二）系统参数

雨量精度：　　　　　0.1mm（与雨量传感器有关）

水位精度：　　　　　 5mm

流量精度：　　　　　 与测量和人工置数有关

含沙量精度：　　　　与测量和人工置数有关

蒸发量精度：　　　　与测量和人工置数有关

固态存储容量：　　　 10年以上的雨量、水位数据。

传感器记录间隔：　　一般5分钟（可根据需要设置）

数据库格式：　　　　 标准格式

数传速率：　　　　　

有线Modem：　　　 1200～57600波特

GSM短信：　　　　 与GSM系统短信相同

超短波数传电台：　 1200～19200波特

供电形式：　　　　 数据采集设备为太阳电池供电、直流或交流供电可选

防雷形式：　　　　 避雷器、电气接地、等电位均压连接
