Microchip针对电池供电设备推出高集成单片电源管理IC(图)

2005/8/11 10:04:12   电源在线网
分享到:

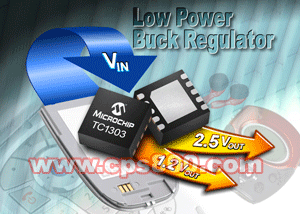

  美国微芯科技公司(Microchip Technology Inc.)近日推出TC1303/TC1304和TC1313系列电源管理集成电路,将一个同步降压开关稳压器、一个低压降稳压器(LDO)及电压正常指示功能集成到单芯片方案中。5款全新器件在各种电池供电系统和双路输出电压系统中具有低功率和低成本的优势。



  此次发布的五款电源管理器件包括:

  * TC1303A:包含一个500mA同步降压稳压器和一个300mA LDO,并具备对DC-DC转换器输出进行监测的电压正常指示功能;

  * TC1303B:包含一个500mA同步降压稳压器和一个300mA LDO,并具备对LDO输出进行监测的电压正常指示功能;

  * TC1303C:包含一个500mA同步降压稳压器和一个300mA LDO,并具备对LDO和DC-DC转换器输出进行监测的电压正常指示功能;

  * TC1304:包含一个500mA同步降压稳压器和一个300mA LDO,并具备顺序启动和关断功能;

  * TC1313:包含一个500mA同步降压稳压器和一个300mA LDO。

  由于降压转换器可以在高频运行,新器件要求的外置电感电容的尺寸缩小。此外,LDO对外置元件的数量也减至最少,又采用了小型双列扁平无引线(DFN)封装,使得这些新器件在极小的占板空间上能实现极具成本效益的解决方案。

  新器件的开关稳压器是一个同步降压DC-DC转换器,其在高负载状态下利用脉宽调制(PWM)振荡器以2.0MHz的固定频率运行。新器件在待机模式的低负载状态下,还可提供低电流工作模式或脉冲频率调制(PFM)模式。

  LDO辅助线性稳压器可在高达300mA的负载条件下工作,而在200mA负载下其典型电压降为137mV,确保LDO可以在极小的差分电压下工作。该LDO可通过在输出上接一个1.0μF的陶瓷电容实现稳定工作。该器件采用外部补偿设计,可提供多项保护功能,包括欠压锁定(UVLO)、过温保护和输出短路保护。

  TC1303/TC1313两款器件可对两个稳压器进行独立的关断控制,工作结温范围为-40℃至+125℃。新器件采用小型热强化封装(10引脚的3×3mm DFN),可最大限度地减小占板空间,并确保封装散发多余的热量。

  TC1304的电压正常电路与SHDN引脚连接即可实现顺序启动和关断功能:等到LDO输出稳定在规定范围内,才激活开关稳压器。相反,当器件关断时,顺序电路会先关开关稳压器,再关LDO输出。

  TC1303/TC1304和TC1313系列器件适用于计算(FPGA电源)和便携式电池供电产品(手机和MP3播放器)。在计算机应用方面,TC1303系列可提供同时满足内核电压和I/O需求的最佳双路输出电压解决方案。此外,其电压正常指示功能可在电压处于特定范围内时输出指示信号。而TC1304可用于顺序启动和关断,以便先把电压加在一个电路上,再对另一个电路上电。

  而对于便携式电池供电应用,TC1303/TC1304和TC1313系列器件则更为适用,其低静态电流、省电PFM模式、高转换效率,以及辅助LDO等特性适用于多种应用,主要应用于利用锂离子电池将低电压提供给内核电压,同时将较高的电压提供给I/O。
