防止电压振动电路的应用(图)

　　如果模块负载为阻性，当控制电压为10V时，晶闸管恰好处于全开通状态；如果模块负载为感性，晶闸管全导通时，控制电压会小于10V,可能只有6～７V。该电压随负载感性成分不同而不同，可称为全开通电压。因为模块控制端输入电压为0-10V，在感性负载时，如果控制电压超过全开通电压，则会出现主电路输出电压振动现象。
　
　　为解决这一问题，可采用以下闭环电路：

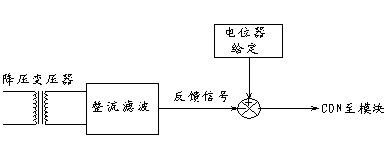

　　图示电路中降压变压器的输入端取自模块输出端，经整流滤波后和电位器给定信号比较处理后形成到模块控制端的控制电压CON。接入以上电路后，当模块所带负载由阻性向感性转换时，会自动调节，限制控制电压的上升，从而防止了振动现象的发生。

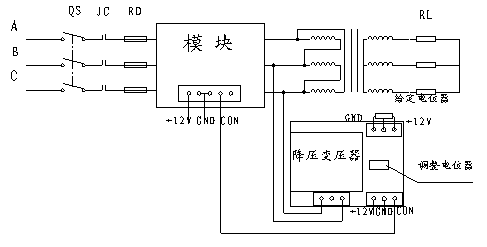

以下为此电路控制板的接线图：

　　在应用时，模块输入端加电后，调节给定电位器至最大，然后调节调整电位器W1，用万用表对应测试模块两输入、输出端，调至输出端电压比输入端电压低5V以上即可。
　
　　另外，为了方便用户，我们还把上述防振动电路置入模块内部，形成了专用模块，而其控制端口接线仍与以前相同。
