凌力尔特双通道电流模式PWM降压型DC/DC转换器LT3506和LT3506A(图)

2006/10/8 16:57:43   电源在线网
分享到:
  凌力尔特公司推出双通道电流模式 PWM 降压型 DC/DC 转换器 LT3506 和 LT3506A,这些器件具有两个 2A 电源开关,采用 16 引线 5mm x 4mm DFN 封装,每个通道能够提供高达 1.6A 的输出电流。3.6V 至 25V 的宽输入电压范围使这些器件非常适用于调节多种电源,如 4 节电池、5V 和 12V 电源轨、未稳压的墙上变压器、铅酸蓄电池和分布式电源。LT3506 的开关频率为 575kHz,而 LT3506A 的开关频率为 1.1MHz,从而可使用纤巧、低成本的电感器和陶瓷电容器,同时产生低的和可预测的输出纹波。

  LT3506 和 LT3506A 的低 VCESAT(210mV/1A)内部开关提供高达 88% 的效率,最大限度地减小了热限制并延长了电池工作时间。由于有内部 0.80V 基准,因此可轻松维持低输出电压。每个通道都有独立的停机和软启动引脚以及独立的电源良好指示信号,以方便电源排序。两个通道的相位彼此相差 180°,从而减小了输入纹波并最大限度地降低了电容要求。内部逐周期限流提供保护,免受短路输出影响,同时软启动消除了启动时的输入电流浪涌。低电流(典型值 <30uA)停机在由电池供电的系统中方便了电源的管理。

  采用耐热增强型 5mm x 4mm DFN-16 封装的 LT3506EDHD 和 LT3506AEDHD 都有现货供应。以 1,000 片为单位批量购买,每片起价为 2.95 美元。

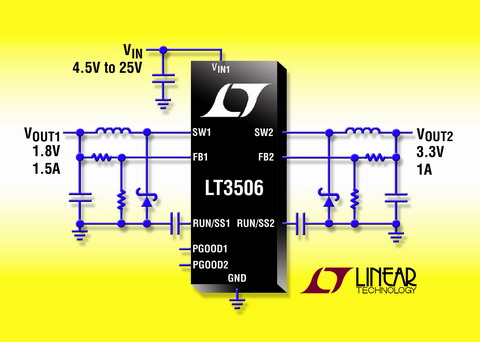

25V、1.1MHz 双通道 1.6A(IOUT)降压型开关稳压器


性能概要:LT3506/A

• 宽输入电压范围:3.6V 至 25V
• 具有内部电源开关的两个 1.6A 输出开关稳压器
• 恒定开关频率
- LT3506:575kHz
- LT3506A:1.1MHz
• 开关反相工作降低纹波
• 准确的 0.8V 基准
• 独立停机/软启动引脚
• 独立电源良好指示信号方便电源排序
• 使用小型电感器和陶瓷电容器
• 小型 16 引线 DFN 表面贴封装
