上海柯曼在线EPS电源技术方案

上海军医大学项目在线式技术参数

产品介绍：

由于项目需要，该项目为在线式EPS应急电源，该EPS为建筑双电源自动转换装置而提供的一种不间断式应急电源，这样解决了因为双电源自动转换装置由于一路突然断电，另外一路短时间无法实现自投自复，

可能会造成重要的设备暂时无法工作，以造成不必要的损失，

其在线式EPS应急电源的特点是：

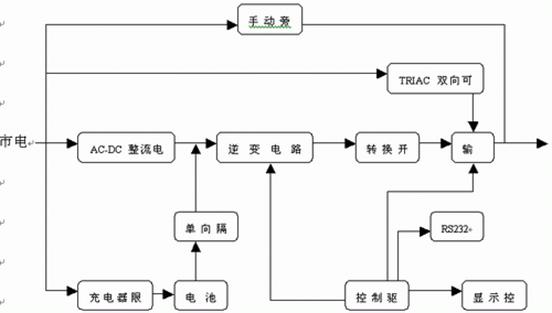

1、EPS电源在线工作时，具有起动电流小、起动速度平稳、启动时间可调、对电网冲击小、起动性能可靠等优点，其起动曲线有“S”型曲线和线性二种。该曲线可根据现场实际工况进行调整，从而减少它首先通过电路将外部交流电转变为直流电，再通过高质量的逆变器将直流电转换为高质量的正弦波交流电输出给负载。在线式主要功能是稳压及防止电波干扰；避开了电机的启动电流，在停电时则使用备用直流电源（蓄电池组）给逆变器供电。由于逆变器一直在工作，因此不存在切换时间问题，适用于对电源有严格要求的场合。同时通过交流接触器来控制。在变频逆变器出现故障时，通过旁路，为了提高EPS的运行效率和可靠性，我们为大功率在线式EPS设置了“经济”运行模式，方法是这样的：在EPS输出端设置一个无触点智能开关（实际上是旁路开关），当输入电压与输出额定值之差在一定范围内（可设置，例如+3%，+5%等）时，智能开关向负载供电，此时的运行状态与后备式EPS相同尽管此时的输出常规指标降低了（仍满足负载的各种要求），但却大大提高了EPS的输出能力。工作原理是：

  后备式EPS平时工作原理是：

应急电源是允许短时电源中断的应急电源装置，作为消防应急电源系统，

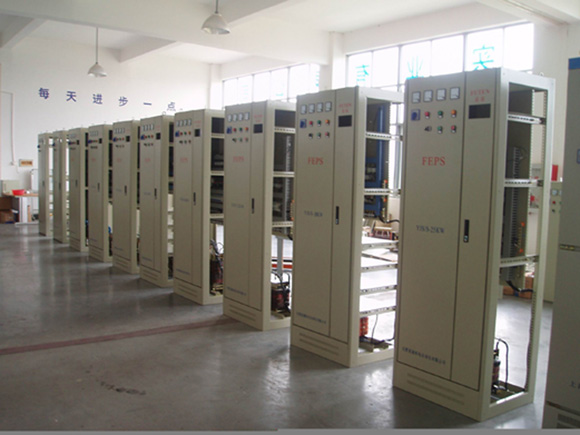

关于现场位置及柜体技术参数：

1：EPS应急电源安装所需位置为长为3500 CM，为靠墙安装，需要70CM厚度，高度为2300CM（连槽钢位置）

2：主机柜为1只，规格为2200CM（高），800CM（宽）600CM（深），电池柜为3只，规格为2200CM（高），800CM（宽）600CM（深）。需要占地总面积为2.5平方米.操作面积为4.6平方米.(柜门打开所需位置)

 3：EPS应急电源柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高，可以使工厂实现预生产， 既缩短了生产周期，也提高了工作效率。

　　2、柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升。通过上端的槽孔排出，而冷风不断地由下端的槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热目的。

　　3、GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体和各部分的分割尺寸，使整柜美观大方，面目一新。

　　4、柜门用转轴式活动铰链与构架相连，安装、拆卸方便，门的折边处均嵌有—根山型橡塑条，关门时与构架之间的嵌条有—定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

　5、柜体面漆选用聚脂桔形烘漆，附着力强，质感好。整柜呈亚光色调，避免了眩光效应，给值班人员创造了较舒适的视觉环境。

　　6、柜体的顶盖在需要时可拆除，便于工作于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

　　7、柜体的防护等级为IP30，用户也可根据使用环境要求在IP20~IP40之间的选择。

关于现场电池参数及承重：

1：主机柜为1只，规格为2200（高），800（宽）600（深），重量为650KG。电池柜为3只，规格为2200（高），800（宽）600（深）。重量为700KG电池总重为2100KG，整套设备重为2850KG。

2，由于该项目位于一楼，同时一楼下方有地下室.在充分考虑空间的同时,应考虑在2.5平方米所承重的2850KG.和其他设备的重量,该详细参数要与设计院和现场建筑方进行沟通,要考虑楼板的承重能力,同时必须放大一定的余量,以保证承重与人员安全.

德国Gkomen电池于2005年在中国广州成立的第一个电源生产基地，公司产品以出口韩国，日本为主，在国内目前暂时不对外销售． KOMEN电池在本公司城市轨道交通.UPS.EPS电源中使用本公司产品．

* 高可靠的工业保障 从内至外的优良设计
* 高档黑色和灰色外壳，体积小，重量轻，能量密度高，输出功率大
* 精密技术生产，使用寿命长，自放电率极低（小于3%每月）
* 特殊配方的铅钙合金及电解液，品质稳定，不污染环境
* 超音波密封外壳，免维护，免加水，使用可靠性高
* 内阻极小，回充容易，大电流放电性能优越
* 全自动流水线制造，一致性好，可任意成组使用
* 高压缩玻璃棉吸液式(AGM)技术
* 内藏防爆装置，采用超声波焊接技术加强蓄电池的密闭性
* 内藏式接电端子，连接牢固不易受损
* 置放时不受方向、位置之限制，环境温度广泛
* 最适用在高功率的精密机械及高性能的UPS不断电系统

技术参数
1、免维护的专业设计
　　采用高可靠的专业阀控密封式设计，有效确保电池不漏（渗）液、无酸雾、不腐蚀，并在充电时产生的气体基本被吸收还原成电解液，在使用时无需加水、补液和测量电解液比重。

2、超长的使用寿命
　　独有配方的板栅和合金设计，有效抵抗极板腐蚀；卓越的大电流放电特性，可靠的快速充电性能，优越的深度放电恢复能力，确保电池的使用寿命。浮充设计寿命可达6年以上（25℃）。

3、极小的自放电电流
　　采用优质高纯度材料设计，自放电电流极小，自放电所造成的容量损失每月小于4％，减轻客户电池存储时的维护工作。

4、极宽的工作温度范围
　　电池可以在-20℃～+50℃甚至更宽范围的温度条件下工作，电池的内阻比常规电池小的多，在-15℃～+50℃的温度范围内进行大电流放电，其输出功率比同规格的传统式开口电池高。

5、良好的批量一致性
　　领先的设计技术和100％气密性、电压、容量和安全性能检验，保证了大批量生产的电池具有良好的一致性，特别适合于需要多节电池串联使用的场合，例如UPS电源后备电池组、逆变器后备电池组等。

6、合理的安装和结构设计
　　最新国际化的极柱设计和紧凑的整体结构设计，方便安装和拆卸，易于维护，大大节省用户成本。
