安森美推出用于机顶盒的50W交-直流GreenPoint™参考设计

易于实现的公开参考设计使机顶盒达到81%的电源工作效率

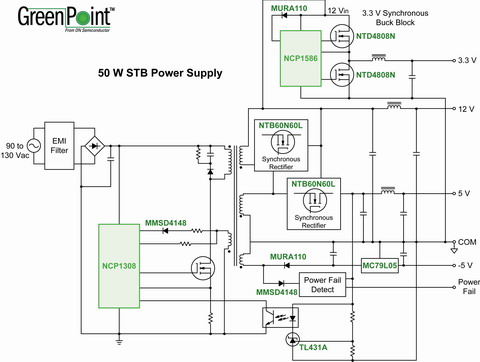

    安森美半导体 (ON Semiconductor，美国纳斯达克上市代号：ONNN)推出机顶盒(STB)用50瓦(W)交流-直流(ac-dc)内置电源的GreenPoint™公开参考设计。这参考设计使用同步整流和软开关准谐振技术，克服了在四路输出电压提供高能效的挑战。

    根据美国环保组织“自然资源保卫委员会”(NRDC)和Ecos Consulting的资料，如今机顶盒比许多常见的家用电器消耗更多的电量。机顶盒与其配套的电视机每年轻易地就会消耗比电冰箱更多的电力。例如，一款内置DVR功能的新型高清机顶盒每年消耗大约350千瓦时(kWh)的电量。美国大多数家庭中都有一到两个机顶盒，据估计，美国全国仅这些电器每年就消耗总计超过230亿 kWh的电力，导致发电厂每年排放超过1,500万吨二氧化碳(CO2)，而这种温室气体效应陷阱，可造成全球变暖。

    安森美半导体汽车和电源管理部高级副总裁兼总经理威廉思(Andy Williams)说：“当今机顶盒的设计方式，大多不能真正的少用点电，除非把它们的电源插头从墙上插座拨下来。这使电源工作效率成为设计工程师最重要的课题。我们新的50 W GreenPoint™参考设计实现了81%的电源工作效率。此外，这设计扩展了我们用于家庭娱乐消费电子产品的参考设计解决方案。它也贯彻安森美半导体的不懈努力，致力于帮助客户缩短设计周期，符合全球不同的能效标准，并为世界各地的消费者提供更加绿色的电源技术解决方案。”

参考设计中的关键产品包括：

• NCP1308：这控制器结合真正的电流模式调制器和去磁检测器，通过工作在准谐振模式，将电磁干扰(EMI)信号降到最低，并优化电源能效。NCP1308DR2G采用SOIC-8封装，每2,500片的批量单价为0.47美元。
• NCP1586：这控制器提供优化的集成度，减少尺寸，并降低电源成本。特性包括1安培(A)门驱动器和内部设定的275 kHz振荡器。NCP1586DR2G采用SOIC-8封装，每2,500片的批量单价为0.45美元。
• TL431A：这三端可编程并联稳压器二极管采用SOIC-8封装，每2,500片的批量单价为0.21美元。
• MC79L05：这100毫安(mA)、5伏(V)负稳压器采用TO-92封装，每2,500片的批量单价为0.22美元。
• MURA110：这1 A、100 V超快整流器采用SMA封装，每5,000片的批量单价为0.13美元。
• NTD4808N：这30 V、63 A功率N沟道MOSFET采用DPAK封装，每2,500片的批量单价为0.25美元。
• NTB60N06L：这60 A、60 V功率N沟道逻辑电平MOSFET采用D2PAK 3引线封装，每800片的批量单价为0.86美元。

    所有这些器件都符合RoHS指令要求，并以无铅封装供货。
