凌力尔特高线性度下变频混频器LTC554x系列提高无线基站性能

2009/10/28 12:13:19   电源在线网
分享到:

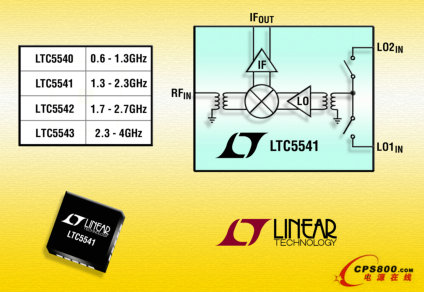

凌力尔特变频混频器LTC554x系列

    凌力尔特公司 (Linear Technology Corporation) 近日推出 4 个全新大动态范围下变频混频器,这些器件属于 LTC554x 系列,涵盖 700MHz 至 4GHz 无线基础设施频率范围。LTC554x 混频器提供了卓越的 26dBm IIP3 (输入 3 阶截取)、9dB 至 10dB 的低噪声指数和 8dB 的高转换增益,从而使主接收器和数字预失真接收器实现了卓越的动态范围性能。LTC554x 系列混频器提供了同类最佳的能力,可在存在强阻塞干扰的情况下保持一个低噪声指数,并显著地增强了接收器的灵敏度和坚固性。与同类产品中的其它混频器不同,LTC554x 系列用单 3.3V 电源工作,而不会有损于性能,同时与最接近的同类竞争性解决方案相比,功耗降低了 34%。

器件型号

RF 频率范围

应用

LTC5540

600MHz – 1.3GHz

700MHz LTE850MHz GSM / EDGECDMA

LTC5541

1.3GHz – 2.3GHz

LTEW-CDMATD-SCDMACDMA2k1800GSM/EDGE

LTC5542

1.6GHz – 2.7GHz

W-CDMATD-SCDMACDMA2kLTEWiMAX

LTC5543

2.3GHz – 4.0GHz

LTEWiMAX

凌力尔特变频混频器LTC554x系列    LTC554x 混频器包含一个集成IF放大器、LO 缓冲器、LO 开关和 RF 平衡-不平衡变压器。每个混频器的 RF 输入是单端和 50Ω 匹配。针对跳频应用就提供了两个具有高隔离度的单端 LO 输入。每个 LO 输入也是单端和始终 50Ω 匹配,这与混频器处于运行或断电状态无关,旨在避免 PLL (锁相环) 的解锁。LO 输入仅需要 0dBm 的驱动电平。所有这些特点将有利于造就一款外部元件极少的紧凑型解决方案。

    LTC554x 混频器具有相同的引出脚配置,因而使设计师能够在工作于不同频段的多个平台上共用 PC 板布局。这有助于用户降低总体成本并加快产品的面市进程。此外,这些混频器的引出脚配置还与业界常见的焊脚和引出脚配置相似,从而方便了客户的选用,同时改善了性能并降低了功率消耗。

    LTC554x 混频器专为满足新生的第 4 代 LTE (长期演进) 蜂窝和 WiMAX 基站、以及 3G CDMA、WCDMA、TD-SCDMA、UMTS 和 GSM/EDGE 平台的要求而设计。这些混频器的可靠性能还强化了其他的无线系统 (例如:点对点微波系统、蜂窝直放站、公共安全无线电设备以及军用通信系统)。

性能概要:LTC554x

参数

LTC5540

LTC5541

LTC5542

LTC5543

工作频率

600MHz – 1.3GHz

1.3GHz – 2.3GHz

1.7GHz – 2.7GHz

2.3GHz – 4.0GHz

输入 IP3

25.8dBm

26.4dBm

26.8dBm

24.5dBm

转换增益

8dB

8.1dB

8dB

8.4dB

噪声指数 (NF)

10.1dB

9.5dB

9.9dB

10.2dB

在 5dBm 阻塞时的 NF

17.7dB

16dB

17.3dB

17.5dB

功耗

0.66W

0.63W

0.66W

0.66W

    LTC554x 混频器采用 3.3V 单工作电源,吸收 200mA 电源电流。LTC554x 器件具有一种断电功能,接通和关断时间分别为 2us 和 3us。当被停用时,这些 IC 的最大消耗电流为 500uA。这些产品采用 20 引线、5mm x 5mm QFN 表面贴装封装,将于 2009 年 11 月开始生产,先推出的将是 LTC5541,接着是 LTC5543、LTC5540 和 LTC5542。所有产品现在都已提供样品,并将于 2010 年 2 月生产供货。LTC5541 的价格为每片 6.50 美元。

凌力尔特公司简介
    凌力尔特公司 (Linear Technology Corporation) 创建于 1981 年,是一家高性能线性集成电路制造商。凌力尔特于 1986 年成为一家上市公司,并于 2000 年成为由主要上市公司组成的 S&P 500 指数的成员之一。凌力尔特的产品包括高性能放大器、比较器、电压基准、单片滤波器、线性稳压器、DC/DC 变换器、电池充电器、数据转换器、通信接口电路、射频信号修整电路、uModule® 产品以及其它众多模拟功能。凌力尔特公司的高性能电路可用于电信、蜂窝电话、如光纤交换机的网络设备、笔记本电脑和台式电脑、计算机外围设备、视频/多媒体装置、工业仪表、安全监控设备、包括数码照相机、MP3 播放器在内的高端消费类产品、复杂医疗设备、汽车用电子设备、工厂自动化、过程控制、以及军事和航天系统等领域。如需了解更多信息,请登录 www.linear.com.cn
