7V、500mA同步降压-升压型DC/DC转换器在手持式应用中提供延长的电池运行时间

    2009年2月25日－北京－凌力尔特公司(Linear Technology Corporation)推出7V同步降压-升压型转换器LTC3534，该器件可利用单个电感器向一个高于、等于或低于输入的稳定输出提供高达500mA的输出电流。该器件的拓扑可通过各工作模式提供连续输送，从而使其非常适用于3或4节碱性/镍镉/镍氢或单节锂电池应用，这类应用甚至在电池电压降至低于输出时也必须保持恒定输出电压。一个典型应用是从一个具有3.6V至6.4V输入电压范围的碱性电池为一个5V输出轨供电。在大多数情况下，这个降压-升压型DC/DC转换器与传统的SEPIC解决方案相比，可以再增加25%的电池运行时间。LTC3534的1MHz恒定开关频率在最大限度减小外部组件尺寸的同时，可确保低噪声。纤巧的外部组件再结合3mm×5mm DFN(或SSOP-16)封装能提供一个小占板面积的解决方案，而这一般在手持式应用中都是需要的。

    LTC3534含有两个N沟道MOSFET和两个P沟道MOSFET(分别为215mΩ/275mΩ和260mΩ)，以提供高达94%的效率。突发模式(Burst Mode®)工作仅需要25uA静态电流，而停机电流低于1uA，从而进一步延长了电池运行时间。如果应用是噪声敏感的，那么PWM引脚还可以配置为提供强制连续工作，以降低噪声和RF干扰。其它特点包括软启动、电流限制、热停机和输出断接。

    LTC3534EDD采用16引线3mm×5mm DFN封装，有现货供应，LTC3534EGN采用16引线SSOP封装。以1,000片为单位批量购买，两种版本每片价格均为3.15美元。如需更多信息，请登录www.linear.com.cn。

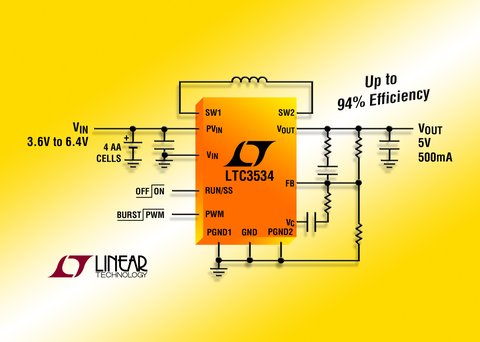

图片说明：7V降压-升压型同步DC/DC转换器提供延长的电池运行时间

    性能概要：LTC3534
    •  输入电压可高于、等于或低于输出，并提供稳定输出电压
    •  2.4V至7V输入电压和1.8V至7V输出电压范围
    •  从4节AA电池在500mA提供5V VOUT
    •  单电感器
    •  同步整流：高达94%的效率
    •  具25uA IQ的突发模式工作
    •  停机时输出断接
    •  1MHz开关频率
    •  <1uA的停机电流
    •  小型耐热增强型16引线(3mm×5mm×0.75mm)DFN和16引线SSOP封装
