凌力尔特推出高效率、4MHz 同步降压型稳压器 LTC3615

2010/5/4 10:38:15   电源在线网
分享到:

    凌力尔特公司 (Linear Technology Corporation) 推出高效率、4MHz 同步降压型稳压器 LTC3615,该器件采用恒定频率、电流模式架构。低阻抗内部开关使 LTC3615 能够从每个通道提供高达 3A 的连续输出电流,同时其低压差工作提供范围为 0.6V 至仅比 VIN 低数 mV 的输出电压。LTC3615 在 2.25V 至 5.5V 的输入电压范围内工作,从而非常适用于单节锂离子应用以及 3.3V 和 5V 中间总线系统。其开关频率从 400kHz 至 4MHz 是用户可编程的,从而允许使用纤巧、低成本电容器和电感器。其快速开关能力结合非常小的 4mm x 4mm QFN-24 或耐热增强型 TSSOP-24 封装,为需要双通道输出高达 3A 的应用提供一个占板面积非常紧凑的解决方案。

    LTC3615 采用 RDS(ON) 仅为 55mΩ 和 75mΩ 的内部开关,提供高达 94% 的效率。突发模式(Burst Mode®)工作将无负载静态电流降至仅为 130uA,从而在电池供电应用中最大限度地提高了轻负载效率和运行时间。一个可调的突发模式箝位使设计师能够优化轻负载效率。就需要尽可能最低噪声的应用而言,LTC3615 可配置为以脉冲跳跃或强制连续模式运行,从而降低了噪声和潜在的 RF 干扰。可编程开关转换率进一步减轻了对潜在噪声的担忧。两个通道之间可选的 0◦、90◦ 或 180◦ 相移最大限度地降低了输入电流纹波以及输出电压纹波。LTC3615 为跟踪功能以及 DDR 存储器模式提供输入,器件在这模式可提供∕吸收 ±1.5A 电流。其它特点包括可选有源电压定位 (AVP)、一个电源良好 (Power Good) 电压监视器、外部同步功能和热保护。

    LTC3615EUF 采用 4mm x 4mm QFN-24 封装,而 LTC3615EFE 采用具裸露焊盘的 TSSOP-24E 封装。以 1,000 片为单位批量购买,每种器件的价格分别为 3.95 美元和 4.10 美元。工业级版本 LTC3615IUF 和 LTC3615IFE 在 -40°C 至 125°C 的工作结温范围内保证满足性能规格要求,千片批购价分别为每片 4.65 美元和 4.82 美元。

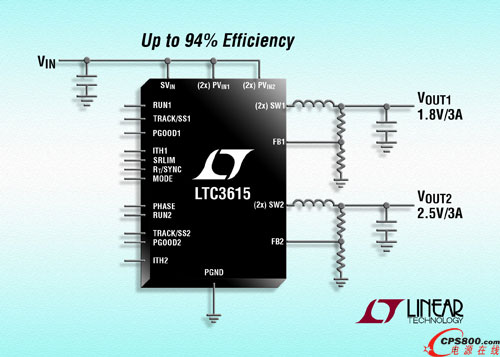

凌力尔特推出高效率、4MHz 同步降压型稳压器 LTC3615

    照片说明: 双通道 3A、4MHz 单片同步降压型稳压器

    性能概要:LTC3615

    · 高效率:高达 94%

    · 具 2 x 3A 输出电流能力的双通道输出

    · DDR 存储器模式 IOUT = ±1.5A

    · 低输出纹波突发模式工作:IQ = 130μA

    · 2.25V 至 5.5V 输入电压范围

    · 低压差工作:100% 占空比

    · 输出电压低至 0.6V

    · 1.33% 输出电压准确度

    · 在开关引脚提供可编程转换率

    · 停机电流 ≤1uA

    · 可调开关频率高达 4MHz

    · 内部或外部补偿

    · 可选脉冲跳跃/强制连续/具可调突发箝位的突发模式工作

    · 可选具内部补偿的有源电压定位

    · 通道间可选 0° / 90° / 180° 相移

    · 固定内部和可编程外部软启动

    · 准确的启动跟踪功能

    · 采用耐热增强型 4mm x 4mm QFN-24 和 TSSOP-24 封装■
